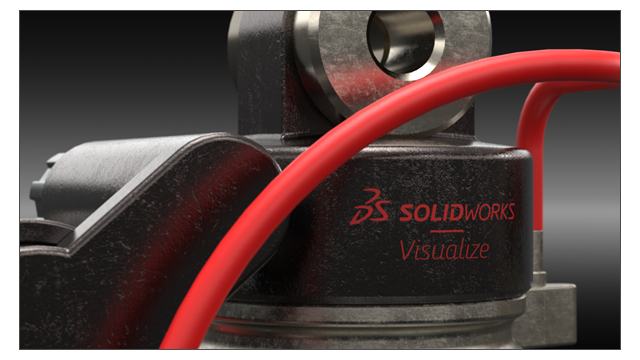

SOLIDWORKS Visualize usa il modello ombreggiato DSPBR (Enterprise PBR Shading Model di Dassault Systèmes) per replicare nel modo più simile possibile l'aspetto realistico di metallo, vetro, plastica e altre superfici.
DSPBR è un modello di aspetto per il rendering fisico, supportato da molti renderer di 3DEXPERIENCE® Platform. Il modello ombreggiato è facile da usare e indipendente dal rendering. Combina parametri per descrivere aspetti metallici e non metallici, inclusa la trasparenza per oggetti a parete sottile e volumetrici. Inoltre, fornisce effetti quali emissione, trasparente, particelle metalliche e lucentezza, per coprire un'ampia gamma di aspetti.
SOLIDWORKS Visualize offre aspetti per un'ampia gamma di tipi e sottotipi di materiali. Enterprise PBR Shading Model è costituito nella sua interezza da oltre 30 parametri, pertanto può risultare complesso. Il software organizza questi parametri in categorie pertinenti a Tipi di aspetto specifici. Ciò semplifica l'interfaccia utente e migliora la facilità d'uso mantenendo nascosti i parametri non necessari. I Tipi di aspetto disponibili sono Vernice per auto, Metallo, Base, Emissivo, Tessuto, Pelle, Legno, Vetro e Plastica.
I miglioramenti comprendono:
- Un'interfaccia semplificata per selezionare i tipi di aspetto e ottimizzarne i parametri. È possibile selezionare i tipi di aspetto da un elenco o facendo clic sulle immagini in miniatura.
- La possibilità di regolare texture e mappe di texture per quasi tutti i parametri, con maggiore controllo e fedeltà.
- La possibilità di combinare mappe normali e con spostamento, nonché di applicare lo spostamento vettoriale.
- I progetti di esempio e altre risorse vengono aggiornati e migliorati per mostrare gli aspetti DSPBR. Altri aspetti e risorse sono disponibili nella libreria di contenuti cloud.
Non è necessario convertire i file esistenti in aspetti DSPBR. È possibile continuare a lavorare con i file creati con i tipi di aspetto legacy o convertirli nei tipi DSPBR. I nuovi file devono utilizzare i tipi di aspetto DSPBR.
