Finestra di dialogo Assistente preparazione file

Prima di salvare i file sulla 3DEXPERIENCE Platform, è possibile utilizzare Assistente preparazione file per eseguire una valutazione dei file e cercare problemi comuni.

SOLIDWORKS fornisce informazioni sui problemi comuni del modello, come nomi di file duplicati, riferimenti di file mancanti e riferimenti di configurazione mancanti.

Queste informazioni si applicano a SOLIDWORKS se si abilita l'app Design with SOLIDWORKS.

Per valutare i file SOLIDWORKS con Assistente preparazione file:

  1. In SOLIDWORKS, fare clic su Strumenti > Assistente preparazione file.
  2. Nella finestra di dialogo, fare clic su Aggiungi cartella.
  3. Dalla finestra Naviga alla cartella, selezionare la cartella e fare clic su OK.
  4. In Backup e log, selezionare le cartelle per:
    • Seleziona una cartella nella quale creare un backup

      Memorizza una copia dei file modificati nella cartella di backup.

    • Seleziona una cartella nella quale creare i file di log

      Memorizza i file di registro e il file dei risultati dell'analisi HTML creato dalla valutazione.

  5. In Opzioni, selezionare gli elementi da valutare:
    Sostituisci gli spazi iniziali/decimali nei nomi file con "_" Sostituisce gli spazi iniziali o finali in un nome file con un carattere di sottolineatura "_".
    Rileva file duplicati e richiedi unione Ricerca i file duplicati.

    Quando vengono rilevati dei file duplicati, si apre la finestra di dialogo Unisci duplicati.

    Selezionare un'opzione:

    • Cerca corrispondenza con il nome file

      Verifica la presenza di nomi di file identici.

    • Cerca corrispondenza con il nome file e i nomi di configurazione

      Verifica la presenza di nomi di file, nomi di configurazione e numero di configurazioni identici.

    • Corrispondenza con il nome file e la data/ora di creazione del file

      Verifica la presenza di nomi di file e data/ora di creazione dei file identici.
    Estendi nomi file ad almeno tre caratteri Aggiunge un carattere di sottolineatura "_" a un nome file quando un nome file ha solo uno o due caratteri.

    3DSearch richiede almeno tre caratteri in un nome file per indicizzare il file.
    Rileva riferimenti 3DInterconnect Identifica i file che hanno riferimenti 3DInterconnect ed elenca i file nel file di registro.

    Non vengono apportate modifiche ai file SOLIDWORKS.
    Rileva riferimenti a file mancanti Identifica i riferimenti file mancanti e fornisce i dettagli nel file del log.

    Non vengono apportate modifiche ai file SOLIDWORKS.

    Se i file vengono spostati dopo l'ultimo salvataggio del modello, vengono generati avvisi di file mancanti per i file spostati.
    Rileva riferimenti a configurazioni mancanti Identifica i riferimenti di configurazione mancanti e fornisce i dettagli nel file del log.

    Non vengono apportate modifiche ai file SOLIDWORKS.
    Rileva dati di configurazione non aggiornati Elenca le informazioni sulle configurazioni obsolete. Questo potrebbe accadere se si elimina una configurazione e non si ricostruisce il modello. Ricostruire i documenti prima di salvarli in 3DEXPERIENCE Platform.
    Rileva file non aggiornati per la compatibilità con 3DEXPERIENCE Esegue il controllo di compatibilità sui file selezionati per verificare se i file sono stati aggiornati nel nuovo 3DEXPERIENCE Configuration Manager.

    Per aggiornare automaticamente i file per la compatibilità con 3DEXPERIENCE, fare clic su Strumenti > Opzioni > Opzioni del sistema > Integrazione 3DEXPERIENCE e selezionare Aggiorna i file SOLIDWORKS per la compatibilità con 3DEXPERIENCE Platform. Per ulteriori informazioni, vedere Opzioni di integrazione di 3DEXPERIENCE.

    Per aggiornare manualmente i file per la compatibilità con 3DEXPERIENCE, con un modello aperto nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse sull'elemento superiore e selezionare Aggiorna per la compatibilità 3DEXPERIENCE. Per ulteriori informazioni, vedere Aggiornamento dei modelli per la compatibilità con 3DEXPERIENCE.
    Controlla valori di proprietà personalizzate Identifica i file in cui la mappatura degli attributi non riesce a causa di tipi di dati non corrispondenti.

    Per aggiungere una verifica della proprietà personalizzata:

    1. Selezionare Controlla valori di proprietà personalizzate.
    2. Fare clic su Controlli proprietà personalizzate
    3. Nella finestra di dialogo, aggiungere il nome di una proprietà personalizzata di SOLIDWORKS per Nome proprietà personalizzata SOLIDWORKS.
    4. Selezionare un'opzione per Tipo di dati dell'attributo mappato.
    5. Fare clic su OK.
  6. Fare clic su Avvio.
    L'Assistente preparazione file esegue automaticamente alcuni controlli aggiuntivi.
    Controllo aggiuntivo Descrizione
    Aggiorna l'estensione del file Consente di aggiornare i file con estensioni del vecchio formato (.prt, .asm, .drw) alle estensioni file correnti (.SLDPRT, .SLDASM, .SLDDRW).
    Numero di configurazioni Conta il numero di configurazioni e visualizza tali informazioni nel file di registro.
    Versione file Verifica la presenza di file precedenti a SOLIDWORKS 2021.
    Il software crea un file HTML dei risultati nella cartella del file di registro.

  7. Prima di salvare il modello in 3DEXPERIENCE Platform, consultare i risultati dell'analisi per informazioni su potenziali problemi.

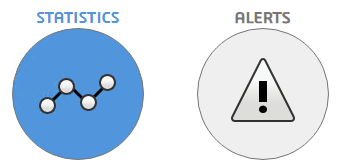

    Per visualizzare i dati richiesti, fare clic su Statistiche come mostrato in alto o su Avvisi come mostrato di seguito.

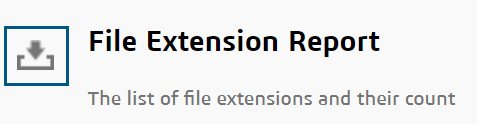

    Per scaricare rapporti singoli come file CSV dall'analisi HTML, fare clic su accanto al report.
