BOM とは、パーツ リストのことです。BOM テーブルをシーンに組み込み、バルーンを作成してモデル内のパーツに番号を付けられます。
［ワークショップ］ウィンドウ枠に BOM ワークショップが表示され、BOM パネルが左のウィンドウ枠に表示されます。［BOM］ウィンドウ枠に BOM ツリーが表示されますが、このツリーは現在は空です。
これで、［BOM］ウィンドウ枠にモデルの BOM ツリーが表示されるようになりました。

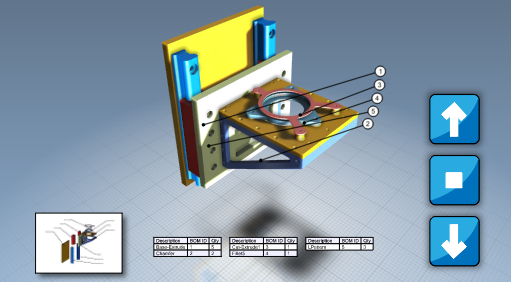

ビューポートにバルーンが表示されます。バルーンが形状アクターにのみ作成され、コラボレーション アクターには作成されないことに注意してください。
バルーンはコラボレーション アクターであり、そのプロパティはプロパティ パネルで修正できます。［自動位置合わせ］によって、ビューポート内のバルーンの配置が決まります。
ビューポートに BOM テーブルが表示されます。どの Composer ドキュメントにも BOM テーブル アクターがあり、このアクターはデフォルトでは非表示です。
たとえば、BOM テーブルの位置を変更したり、テキストと行の色を指定したり、BOM テーブルの上にカーソルを置いたときのモデルのハイライトを有効化したりできます。
これで、［BOM］ウィンドウ枠内の BOM リストとビューポート内の BOM テーブルに、［色］コラムが表示されます。BOM には、任意のプロパティまたはメタプロパティを組み込めます。
