ベクトル プロット オプション PropertyManager

ベクトル プロット オプション ProperyManager では、ベクトル プロットに使用するベクトル記号の外観を動的に制御できます。

オプション（Options）

サイズ（Size） プロットで使用するベクトルのサイズをコントロールします。矢印ボタンまたはスライダによりベクトルのサイズを調整します。
密度(Density) プロットで使用するベクトルの密度をコントロールします。

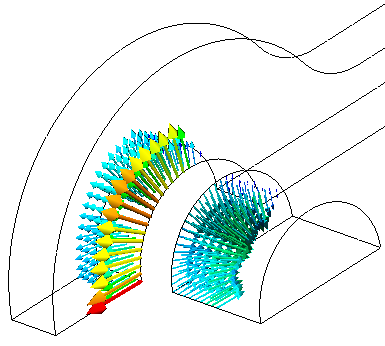

  面のみ オンにすると、モデル表面上にのみベクトルを表示します。
  カラーチャートと合わせる プロットと同じカラー マップをベクトルにも使用します。
  単一色 ユーザーの指定した色をすべてのベクトルに使用します。ベクトルの色を変更するには、色の編集（Edit color）をクリックします。
以下に、各種ベクトル プロット オプションの例を示します：

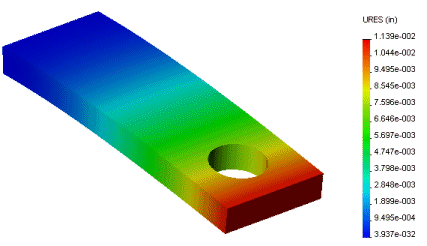

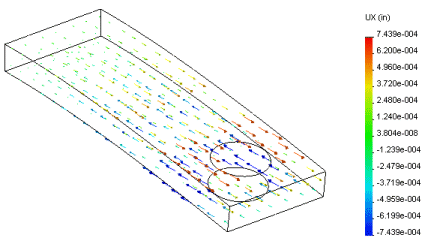

合成変位コンター プロット 合成変位ベクトル プロット（デフォルト ベクトル オプション）

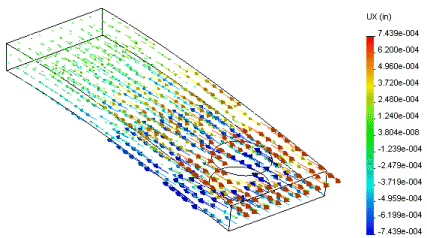

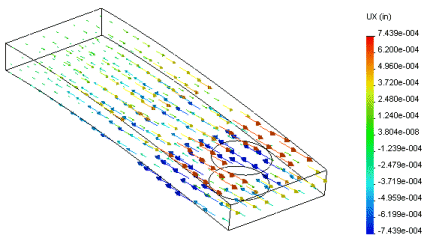

ベクトル サイズを大きくした合成変位ベクトル プロット ベクトル密度を高くした合成変位ベクトル プロット

ベクトル プロットのカスタマイズ

ベクトル プロットをカスタマイズするには

  1. スタディを実行した後、希望の量のベクトル プロットを作成します。
  2. ベクトル プロット アイコンを右クリックして ベクトル プロット オプション（Vector Plot Options）を選択します。
    ベクトル プロット オプション PropertyManager が表示されます。
  3. サイズ 回転矢印を使用して、ベクトル矢印のサイズを調整します。
  4. 密度 スピン矢印を使用して、プロット内のベクトルの密度を調整します。
  5. 必要に応じて面のみ（Surface only）をチェックし、モデル境界上にのみベクトルをプロットします。
  6. プロットで使用されるカラー マップと同じカラー マップを使用するには、カラーチャートと合わせる（Match chart color）を選択し、ベクトル プロットに単一の色を使用するには単一色（Single color）を選択します。
  7. をクリックします。
