図面の面取りに寸法付けすることができます。通常の寸法表示プロパティに加えて、面取り寸法には独自の引出線表示、テキスト表示、X 表示のオプションがあります。
X 表示とは、1 X 45° (長さ X 角度)、 45° X 1 (角度 X 長さ) 、 1 X 1 (長さ X 長さ)など二つの数値をもつ面取り寸法のX のサイズを指します。
 |

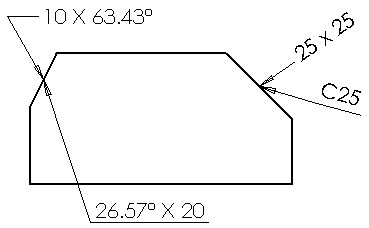

| 面取り寸法は、さまざまなテキストのタイプ、引出線、及びサイズで表示できます。 |
面取り寸法の公差タイプは、以下のとおりです。
- なし（None）
- 上下寸法許容差
- 許容限界寸法
- 普通許容差
- MIN
- MAX
- フィット（直線寸法のみ）
- はめあい公差（直線寸法のみ）
でドキュメントの面取り寸法の引出線表示、テキスト表示、X 表示を設定できます。
