寸法補助線の移動（Attaching Dimension Extension Lines）

寸法補助線を頂点やスケッチ エンティティに添付できます。

寸法補助線を添付するには:

  1. 寸法を右クリックし、再添付（Reattach）をクリックします。

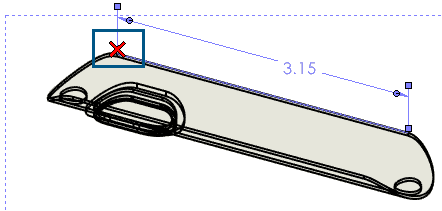

    SOLIDWORKS® が、補助線上の点に X を付けてハイライト表示します。

  2. 点をモデルに再添付するため、モデル上の点を選択します。
    点が、新しい選択項目に再添付されます。
    • SOLIDWORKS ウィンドウの下部にあるステータス バーには、モデルのどこを選択するかが表示されます。
    • 無効な選択を行うと、メッセージが表示されます。
    • モデル上の点を選択しない場合は、Enter キーを押して X を次の点に移動します。
    • 再添付（Reattach）では、次の寸法はサポートされません。
      • インポート
      • DimXpert
      • 直列寸法
      • 対称線形直径
      • パス長
  3. 寸法補助線上に X を付けてハイライト表示された点がなくなるまで、ステップ 2 を繰り返します。
