複合方向(Composite Orientation)オプションを使って、異なるシェルと面を横切る層角度をコントロールすることができます。
方向オプションを使用して層角度を変更した 2つのモデルを2つ示します。
層角度定義に不一致があるケース以外は、デフォルトの方向をミラー(Mirror Orientation)設定を変更することは推奨されません。角度が一貫するように層を再定義するには、0度、90度以外の層角度、たとえば60度を選択します。
モデルはそれぞれ４つの面と、２つのシェルで構成されています。すべての面とシェルを横切るように材料の方向を整列するために、全体を通して60度の層角度が複合シェル層テーブル(Composite shell plies )で選択されます。
シェルと面を横切る要望の層角度方向は下図のようになります。

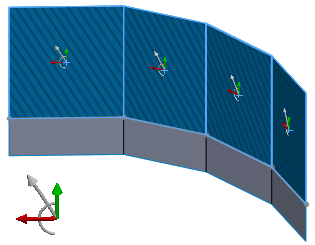

モデルでは、shell 2の材料方向はすべての面を横切り要望の方向（白色の矢印）と一致しています。

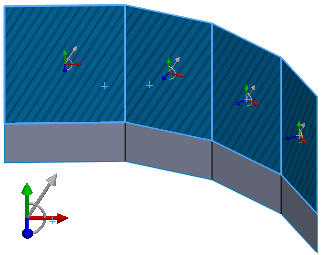

シェル1では、材料方向（黄白の矢印）は、すべての面で一致していません。（すべての青い矢印は平面の中を指します）
方向をミラー(Mirror Orientation) オプションは、望ましい方向を得るために各面で切り替えられます。（非選択)
青い矢印は8個の面のすべてで一貫した方向を指します。
分析を行なう前に、確実にメッシュがすべての面を横切って積み重なる方向に一致しているかをチェックしてください。
この例では、回転方向オプションのみが必要です。
図示のモデルは複数の面を持つ、一個のシェルです。すべての面で青い矢印は外側を示しており、方向をミラー(Mirror Orientation)オプションで面を切り替える必要はありません。

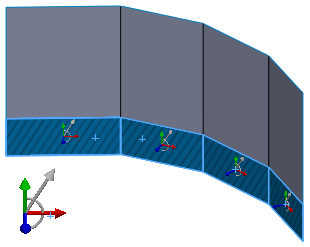

この場合では、底面との層角度の参照が0度で、一貫性がありません。この不一致をなくすためには、底面を選択し、方向を回転(Rotate Orientation) オプションをチェックします。
|
|
| 底面の回転オプションは選択解除されています。
|
底面の回転オプションは選択されています。 |
