幾何公差記号での代替単位を表示

幾何公差記号を作成する際は、代替単位を表示できます。

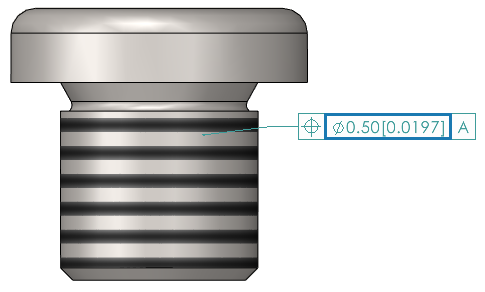

代替単位では、インチとミリメートルなどの 2 つの値セットが 1 つの寸法内に表示されます。

幾何公差記号に代替単位を表示するには:

  1. 部品または図面で、幾何公差（Geometric Tolerance） （MBD Dimension ツールバー）をクリックします。
  2. グラフィック領域で、クリックして記号を配置します。
  3. 公差（Tolerance）ダイアログ ボックスで、範囲（Range）を選択します。
  4. 公差（Tolerance）ダイアログ ボックスで、代替単位を表示（Display Dual Dimensions）を選択します。
  5. 幾何公差（Geometric Tolerance） PropertyManager で、 をクリックします。
