累進角度寸法の変更

既存の累進角度寸法を変更できます。

1. 寸法 PropertyManager の 引出線 タブで、矢印累進寸法 が選択されていることを確認します。

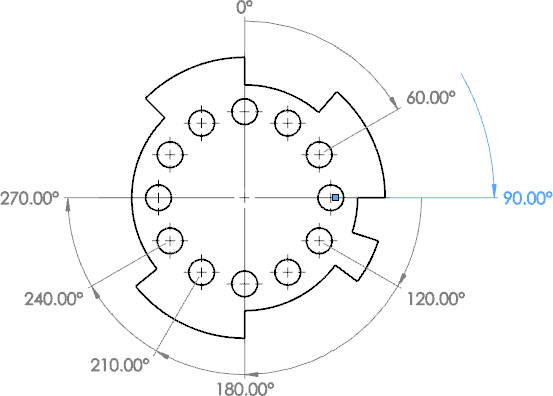

2. グラフィックス領域で、モデルの角度角度寸法を右クリックし、整列解除（Break Alignment）をクリックします。
3. 累進寸法チェーンをドラッグして移動します。
   整列が解除された寸法を除き、チェーンのすべての累進寸法が移動します。



4. モデル の角度累進寸法を右クリックして 表示オプション をクリックし、以下からオプションを選択します。

   オプション	説明
   累進角度寸法整列（Align Running Dimension）	すべての累進寸法を整列します。

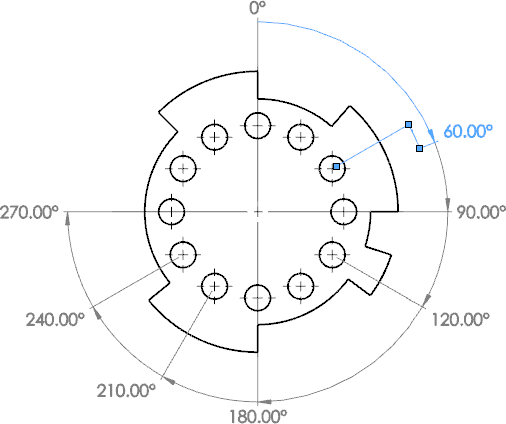

   ジョグ（Jog）	寸法の引出線を折れ線として表示し、位置を変更することもできます。
   累進角度寸法の再ジョグ（Re-Jog Running Dimension）	自動ジョグを累進寸法に適用します。

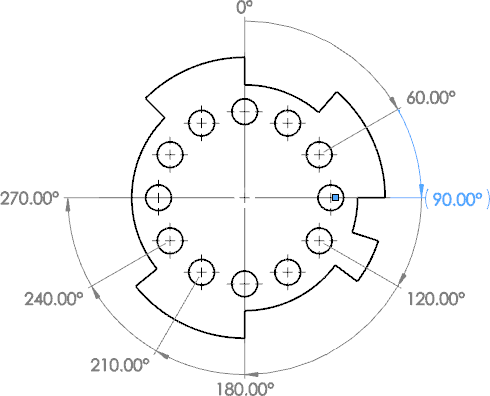

   括弧で表示	選択した寸法を括弧で表示します。

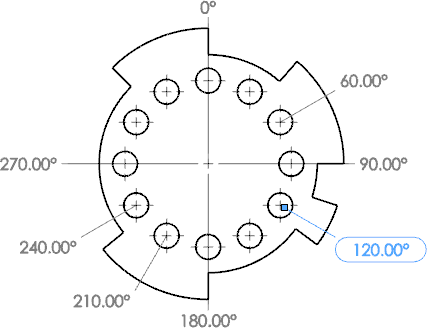

   検査用として表示（Show as Inspection）	選択した寸法を検査用寸法として表示します。
