3D ContentCentral에서 파트 불러오기

3D ContentCentral에서 파트를 검색하고 DraftSight로 불러올 수 있습니다.

3D ContentCentral®을 통해 부품 공급업체 및 개인이 제공하는 모든 주요 CAD 형식의 2D 및 3D 파트에 액세스할 수 있습니다. DraftSight 내에서 3D ContentCentral을 찾아보고 CAD 모델을 무료로 다운로드할 수 있습니다.

3D ContentCentral에서 파트 불러오기:

  1. 리본에 있는 제도 및 주석에서 불러오기 > 3D CC를 클릭합니다.
  2. 옵션: 작업창에서 로그인 탭을 클릭하고 3D ContentCentral에 로그인합니다.
    모델을 다운로드하려면 3D ContentCentral 계정을 생성해야 합니다. 계정을 생성하지 않으면 DraftSight에서 3D ContentCentral 모델을 검색하고 볼 수만 있습니다.
  3. 파트 검색하기:
    1. 2D 탭을 클릭하고 검색 상자에 검색어를 입력합니다.
      공급업체 및 범주에 대한 결과가 표시됩니다.
    2. 사전순으로 정렬하려면 정렬 기준: A-Z를 클릭하고, 내림차순으로 정렬하려면 정렬 기준: 일치하는 항목 수를 클릭하여 결과를 정렬합니다.
  4. 뒤로를 클릭하여 결과를 탐색하거나 작업창 맨 아래에서 페이지 번호를 선택합니다.
  5. 파트 다운로드하기:
    1. 결과 목록에서 이미지를 선택합니다.

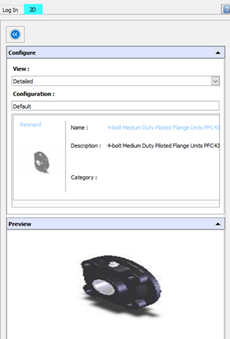

      파트의 상세 미리보기가 표시됩니다.

    2. 뷰(예: 정면, 우측면, 아랫면 또는 좌측면)를 선택합니다.
    3. 선택 사항. 설정을 선택합니다.
    4. 작업창에서 파트를 끌어 그래픽 영역에 놓습니다.
DraftSight가 모델 뷰와 블록을 그래픽 영역으로 불러옵니다.
