eDrawings 웹 뷰어 기술을 통해 SOLIDWORKS PDM Web2를 사용하여 지원되는 형식의 파일을 동적으로 미리 볼 수 있습니다.
Web2는 다음 형식을 지원합니다.
| 형식 |
파일 형식 |
| SOLIDWORKS |
.SLDASM, .SLDPRT, .SLDDRW |
| eDrawings |
.easm, .eprt, .edrw |
| DXF/ DWG |
.dxf, .dwg |
| STEP |
.step, .stp |
| IGES |
.iges, .igs |
| Parasolid |
.x_b, .x_t, .xmt, .xmt_txt |
| JT |
.jt |
| ACIS |
.sat, .sab |

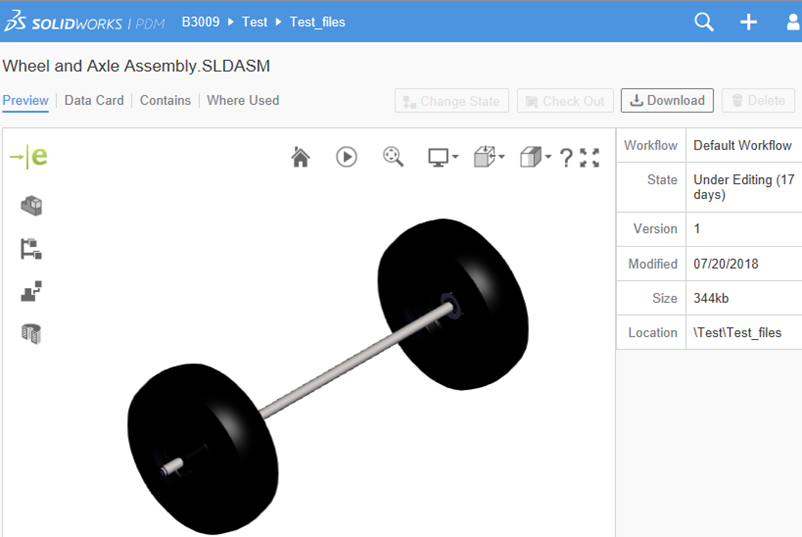

eDrawings 미리보기 페이지에는 도구 및 그래픽 영역이 표시됩니다.
그래픽 영역의 상단 및 측면에 있는 도구는 모델에 대한 정보를 제공하고 모델이 표시되는 방식을 조작할 수 있습니다.
| eDrawings 아이콘 |
eDrawings 미리보기임을 나타냅니다. |
| 부품 |
파일의 부품을 나열합니다. 각 파트를 클릭하면 그래픽 영역에서 하이라이트됩니다. |
| 설정 |
파일의 설정을 나열합니다. |
| 분해 |
슬라이더를 사용하여 분해 범위를 제어합니다. |
| 단면 보기 |
단면 평면을 작성합니다. |
| 재설정 |
모델이나 도면을 열었을 때의 상태로 되돌립니다. 원래대로를 클릭하면 모든 회전, 화면 이동, 부품 이동, 방향 변경이 취소됩니다.
|
| 애니메이션 뷰 |
모델에 애니메이션을 적용합니다. |
| 전체 보기 |
그래픽 영역에서 모델을 맞춥니다. |
| 엠비언트 오클루젼 |
간접 조명의 감쇠 효과를 제어하여 흐린 날처럼 보이도록 개체를 표시합니다. |
| 원근 |
모델의 투시도를 표시합니다. |
| 뷰 방향 |
예를 들어, 정면도, 후면도, 좌측면도, 우측면도, 윗면도, 아랫면도 및 등각 뷰와 같은 뷰를 표시합니다. |
| 표시 |
모델을 실선, 음영 외곽선 또는 음영 보기로 표시합니다. |
| 도움말 |
모델을 회전, 화면 이동, 확대/축소하거나 화면에 맞추는 마우스 제스처 및 터치 스크린 제스처를 표시합니다. |
| 전체 스크린 |
미리보기를 전체 브라우저 창에 표시합니다. 다시 클릭하면 전체 화면이 종료됩니다.
|
단면도, 보기 방향, 표시 및 뷰 애니메이션 도구는 파트 및 어셈블리 파일에 사용할 수 있습니다. 부품, 설정 및 분해 도구는 어셈블리 파일에 대해서만 사용할 수 있습니다.
