크리프 모델

및

여기에서,

T = 요소 온도(켈빈)

C_T = 크리프 온도 의존성을 정의하는 재질 상수

C₀은 재질 대화 상자의 속성 탭에 입력하는 Creep Constant 1입니다.

Creep Constant 1의 단위는 SI 단위계로 입력해야 합니다. 환산 계수는 1/(응력 ^ (C₁) * 시간^(C₂))과 같습니다. 응력 단위는 N/m2이고 시간은 초 단위입니다.

C₁은 재질 속성 대화 상자에서 Creep constant 2이고, C₂는 Creep constant 3입니다.

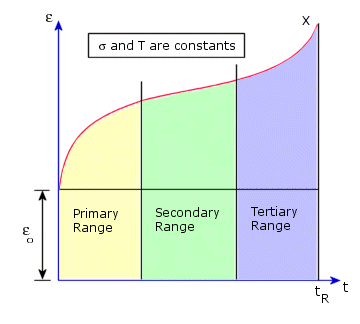

크리프의 일반적인 반비례의 법칙은 하나의 공식에서 제1 및 제2 크리프 영역을 나타냅니다. 제3 크리프 영역은 고려되지 않습니다. “t”는 현재 실제(의사 아님) 시간이며 sigma는 시간 t에서 총 단축 응력입니다.

가공경화 규칙에 따라 하중이 반복되는 수치 크리프 해석에서 현재 크리프 변형률은 현재 응력 및 총 크리프 변형의 함수로 표현될 수 있습니다.

크리프에 대한 기존의 Bailey-Norton 멱 법칙에서 시간 t에서 온도 변화가 고려되지 않은 크리프 변형은 다음과 같이 계산됩니다.

C₀ = 크리프 상수 1, C₁ = 크리프 상수 2 및 C₂ = 크리프 상수 3

위의 수식에서, 크리프 상수 1(C₀)은 SI 단위계(N/m²의 응력 및 초 단위 시간)에서 계산되고, 크리프 상수 2(C₁ >1)는 단위 값이 없고, 크리프 상수 3(C₂)은 0과 1 사이의 값입니다.

0.01 = C₀ * 110 ^C₁* 10,000 (수식 1)

0.01 = C₀ * 90 ^C₁* 100,000 (수식 2)

두 수식을 동일시하고 및 로그 함수 사용:

C₁ * log (110) = C₁ * log (90) +1 (수식 3)

(수식 3)에서 C₁ = 11.47을 계산합니다.

(수식 1) 또는 (수식 2)를 사용하여 C₀을 계산할 수 있습니다. C₀은 SI 단위로 계산되므로 변환 계수를 적용해야 합니다.

C₀ = 0.01/((90E6)^11.47 * 100000 *3600) = 1.616E-102

크리프 상수 1 = 1.616E-102, 크리프 상수 2 = 11.47, 크리프 상수 3 = 1

재질 대화 상자에서 크리프 효과 포함을 선택하여 선택한 재질 모델에 대해 크리프 계산을 활성화합니다. 크리프 계산은 비선형 스터디에서만 고려됩니다. 크리프 효과는 선형 이방성 탄성 또는 점탄성 재질 모델에서 사용할 수 없습니다.

크리프 계산용 솔버 설정
