이 옵션을 선택하면 프로그램에서 소프트 스프링을 추가하여 불안정을 예방합니다. 불안정한 설계에 하중을 적용할 경우 모델이 강체 모드로 이동하거나 회전할 수 있습니다. 적절한 구속조건을 부가하여 이러한 강체 모션이 없도록 해야 합니다.
소프트 스프링을 추가하려면 정적 해석 대화 상자에서 소프트 스프링 사용을 선택합니다.
적절한 구속조건을 적용해도 설계가 안정되지 않으면 이 옵션을 선택해 소프트 스프링을 추가한 후 해석을 재실행합니다. 결과물인 변형된 형상을 애니메이션으로 만들면 하나 이상의 방향으로 심한 움직임이 표시됩니다. 적절한 구속조건을 적용하여 강체의 움직임을 예방할 수 있습니다.
소프트 스프링을 추가하면 모델의 강성이 전체적으로 강화됩니다. 적절한 구속조건을 적용한 후에는 소프트 스프링 옵션을 활성화하지 않고 해석을 반복하는 것이 좋습니다.
구조물의 강체(자유체) 모드란 내부 변형이 없는 모션을 나타냅니다. 구조 해석에서는 구조물에 부가된 구속조건이 불충분하거나 구속조건이 없는 경우에 강체 모드가 발생합니다. 그러나 부가된 구속조건이 적절하지 않은 해석 문제도 하중의 작용을 받는 구조물의 변형 동작에 필요합니다.

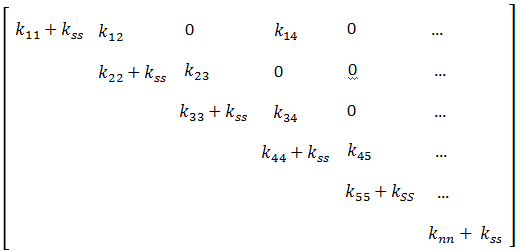

예를 들어, 평형 상태가 적용된 하중에 의해 유지되는 응력 해석 문제가 발생한 경우에는 구속조건이 필요하지 않습니다. 일반적으로 이러한 문제가 발생하면 프로그램이 제대로 실행되지 않고 단일 강성 행렬에 대한 메시지를 표시합니다. 그러나 소프트 스프링 추가 옵션을 지정하면 아래와 같이 구조물 강성 행렬의 대각항에 약간의 강성을 자동으로 부가함으로써 솔루션 동안 수치적 안정성을 제공합니다.
여기에서 kss는 소프트 스프링 옵션에 의해 부가된 강성을 나타냅니다.
단일 강성 행렬은 너무 낮거나 심하게 불균형한 탄성 계수와 단면 속성을 가진 모델과 같은 불량 조건 문제에 의해서도 발생합니다.
이 옵션은 Intel Direct Sparse 솔버로 해결된 접촉 문제에 자동으로 적용됩니다.
고유진동수 해석에서 강체 모드를 해결하는 방법에는 두 가지가 있습니다. 각 방법은 위에서 설명한 소프트 스프링 옵션을 사용하는 것과 고유값 추출에서 이동 옵션을 사용하는 것입니다.
