| 메시 품질 |
일반 품질 또는 고품질로 설정합니다. 선형 정적 스터디, 고유진동수 스터디 및 좌굴 스터디의 경우 단일 메시 정의에서 일반 품질 및 고품질 솔리드 요소 모두를 지정할 수 있습니다. 일반 품질 메시에는 중간 절점이 없습니다. 빠른 평가가 필요하고 굽힘 효과가 작은 솔리드 모델에는 일반 품질 메시를 사용합니다. 대부분의 경우, 특히 곡선 지오메트리가 있는 모델에는 고품질 메시를 사용합니다.
|
| 표준 메셔 |
후속 메시 작성 작업의 경우 Voronoi-Delaunay 메시 작성 구조를 사용합니다. |
| 곡률 기반 메셔 |
메시 컨트롤 없이도 자동으로 더 높은 곡률 영역에서 더 많은 요소를 작성합니다. 어셈블리와 멀티바디 파트 문서에 대해 다중 스레드 메싱을 지원합니다. |
| 혼합 곡률 기반 메셔 |
요소 크기를 지오메트리의 로컬 곡률에 맞게 자동으로 조정하여 부드러운 메시 패턴을 만듭니다. 혼합 곡률 기반 메셔를 사용하면 메시 실패를 극복하여 표준 또는 곡률 기반 메셔보다 높은 품질의 요소(낮은 야코비안 비율 및 종횡비)로 솔리드 메시를 생성할 수 있는 경우가 있습니다.
SOLIDWORKS Simulation Professional과 SOLIDWORKS Simulation Premium 사용권의 멀티코어 처리를 지원합니다.
혼합 곡률 기반 메셔는 새 시뮬레이션 스터디를 생성할 때 기본 메셔입니다.
|
| 야코비안 포인트 |
메시 품질이 고품질인 경우 고차원 사면체 요소의 왜곡 수준을 확인하는 데 사용할 점의 개수를 설정합니다. 고차원 쉘의 경우 야코비안 비율 확인은 절점에 위치한 6개의 점을 사용합니다.
|
| 자동 전이 |
작은 피처, 세부 사항, 구멍 및 필렛에 메시 컨트롤을 자동으로 적용합니다.
작은 피처와 세부 사항이 많이 포함된 큰 모델의 메시를 작성하기 전에 불필요한 요소가 매우 많이 생성되는 것을 막기 위해 자동 전이를 선택 취소합니다.
|
| 솔리드의 자동 시도 |
메셔에서 더 작은 글로벌 요소 크기를 사용하여 자동으로 모델의 메시를 다시 작성하도록 합니다. 허용 재시도 최대 횟수와 매번 글로벌 요소 크기와 공차가 줄어드는 비율을 제어할 수 있습니다. |

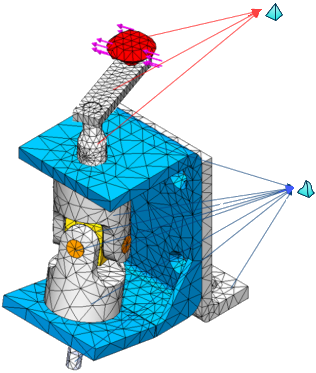

| 독립적으로 실패한 파트의 메시 재작성 |
Simulation은 접촉하는 경계에서 공통 노드를 적용하지 않고 메시에 실패한 솔리드 파트의 메시를 재작성합니다.
|
