수렴 진단 플롯 PropertyManager

수렴 진단 플롯은 솔버에서 접촉 수렴 문제가 발생한 모델 영역을 탐지합니다.

수렴 진단 플롯에 액세스하는 방법:

  • 진단 도구 > 수렴 진단 플롯(Simulation CommandManager)을 클릭합니다.
  • Simulation 스터디 트리에서 결과를 오른쪽 클릭하고 수렴 진단 플롯 정의를 클릭합니다.

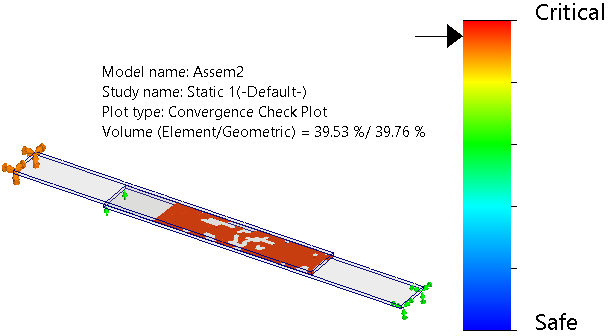

표시 플롯은 접촉 수렴 상태와 정규화된 변위 수정을 기준으로 모델의 임계 및 안전 영역을 나타냅니다. 슬라이더를 임계 방향으로 이동하여 솔버가 접촉 수렴에 도달하지 않았고 정상 변위 수정에 대한 값이 높은 모델 영역을 봅니다.

플롯 범례는 접촉 상호작용의 공식에 관여하는 총 요소 수 대비 접촉 수렴이 달성된 요소의 체적률을 표시합니다.

정상 변위 수정은 총 절점 변위 벡터 대비 총 증분 절점 변위 벡터의 최종 접촉 반복 횟수에서의 비율입니다.


  • 해석을 실행하기 전에 상호작용 뷰어 PropertyManager를 사용하여 전체 수준 및 로컬 수준 상호작용 설정으로 정의된 접촉 반복 영역을 확인할 수 있습니다.
  • 접촉하는 파트 사이의 여유값을 확인합니다. 로컬 상호작용 PropertyManager에서 정의한 임계값보다 여유값이 큰 파트는 로컬 수준에서 접촉에 적합하지 않습니다.

속성

제목 텍스트 플롯의 제목을 입력합니다.
명명도 방향과 플롯 연관 플롯에 적용할 지정 명명도 방향을 선택합니다.
현재 뷰와 연관짓기 현재 뷰 방향을 플롯에 적용합니다.
