BOM에 대한 문서 수준 제도 설정을 지정할 수 있습니다. 모든 문서 유형에 사용할 수 있습니다.
이 페이지를 여는 방법
도면 또는 어셈블리 BOM을 연 상태에서 옵션
(표준 도구 모음)을 클릭하고 문서 속성 탭을 선택한 다음 을 선택합니다.
일반 제도 표준
|
일반 제도 표준
|
선택한 제도 표준 페이지 설정을 사용합니다. |
괘선
 |
바깥쪽 테두리 |
테이블의 바깥쪽 테두리 선 두께를 지정합니다. |
|
안쪽 테두리 |
테이블의 안쪽 그리드 선의 선 두께를 지정합니다. |
0 수량 표시
어셈블리 부품이 설정에서 누락된 경우 수량 열에 표시할 내용을 지정합니다.

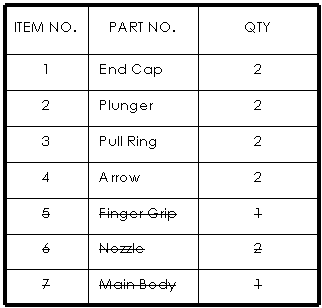

빠진 부품
|
빠진 부품 해당 행렬 번호 지키기
|
설정에서 누락된 어셈블리 부품을 나열합니다. 빠진 부품 목록을 취소선으로 지우기 위해 문자 취소선으로 표시를 선택합니다.  |
레이어
| 레이어 |
레이어를 선택합니다. 문서 속성에서 레이어를 선택할 수 있으려면 도면에 먼저 레이어를 작성해야만 합니다.
|
이 레이어 설정을 적용하려면, 도면뷰의 레이어 (레이어 도구 모음)로 표준 규격대로를 선택해야 합니다.
소수점 자리 및 소수점 표시
| 소수점 자리 |
|
표준
|
일반 제도 표준에 따라 소수점 자리가 표시됩니다. |
|
표시
|
소수점 앞에 0이 표시됩니다. |
|
제거
|
0이 표시되지 않습니다. |
|
| 소수점 표시 |
| 0에서만 제거 |
소수점 표시가 ANSI 및 ISO 표준에 맞게 전체 미터값으로 잘립니다. |
| 표시 |
소수점 표시가 단위에 대해 지정한 자릿수대로 표시됩니다. |
| 제거 |
소수점 표시가 표시되지 않습니다. |
| 표준 |
ASME Y14.5M-1994 표준에 따라 소수점 자리가 표시됩니다. |
|
수량 열 머리글
수량 열 머리글에서 사용자 정의 텍스트와 설정 이름을 표시하거나 숨깁니다. 각 BOM 유형마다(상위 수준만 BOM, 파트만 BOM, 들여쓰기 BOM) 독립적으로 옵션을 설정합니다.
| BOM 머리글에서 사용자 정의 문자 표시 |
사용자 정의 텍스트에 입력한 텍스트로 머리글의 기본 텍스트를 바꿉니다. 머리글이 빈 경우 이 옵션을 선택하고 사용자 정의 문자를 빈 상태로 둡니다. |
| BOM 머리글에 설정 표시 |
머리글에 설정명을 추가합니다. |
옵션
|
상위 수준 BOM만 한 설정으로 제한
|
BOM을 한 설정에 상위 수준만으로 제한합니다. BOM에서 설정을 변경할 때 수량 열 라벨이 바뀌지 않습니다. |
|
BOM 자동 업데이트
|
해당 어셈블리에서 부품을 추가하거나 삭제할 때 BOM을 업데이트 합니다. |
길이가 동일한 용접구조물 테이블 항목을 다른 프로파일과 결합(2019 이전 동작)
|
길이를 동일하게 변경한 경우 BOM에서 용접구조물 테이블 아이템을 그룹화하는 방법을 제어합니다. - 선택: 프로파일이 달라도 동일한 길이의 용접구조물 테이블 아이템을 결합합니다. SOLIDWORKS 2018 이전에 사용된 동작입니다.
- 선택하지 않았을 때: 프로파일이 같은 동일한 길이의 용접구조물 테이블 아이템만 결합합니다. 프로파일이 다른 용접구조물 테이블 아이템은 길이가 동일하게 변경되어도 별개 아이템으로 존재합니다.
이 옵션을 켜거나 끄면 용접구조물 테이블 아이템 길이를 편집할 때 활성 문서에서 기존 BOM 동작에 영향을 줄 수 있습니다.
|
