판금 파트의 바디 복사

원본 파트를 복사하여 멀티바디 판금 파트를 작성할 수 있습니다.

피처 도구 모음에서 다음 명령을 사용하여 파트를 복사합니다.

  • 선형 패턴
  • 원형 이용 패턴
  • 대칭
  • 바디 이동/복사

주 FeatureManager 디자인 트리에서 위의 패턴 피처를 변경한 내용이 모든 바디에 반영됩니다.

용접구조물 테이블에서 개별 바디에 변경한 사항은 해당 바디에만 적용됩니다.

판금 바디 복사하기:

  1. 기존 판금 파트에서 바디 이동/복사 (피처 도구 모음)을 클릭하거나 삽입 > 피처 > 이동/복사를 클릭합니다.
  2. PropertyManager에서:
    1. 이동/복사할 바디 아래에서 그래픽 영역이나 플라이아웃 FeatureManager 디자인 트리의 용접구조물 테이블에서 선택하는 방법으로 이동할 바디 bodies.png를 지정합니다.
      트라이어드가 나타납니다.

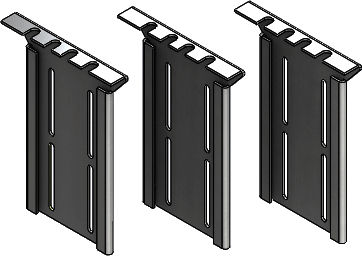

    2. 복사를 클릭하고 사본 수 pattern_linear_count.png의 값을 설정합니다.

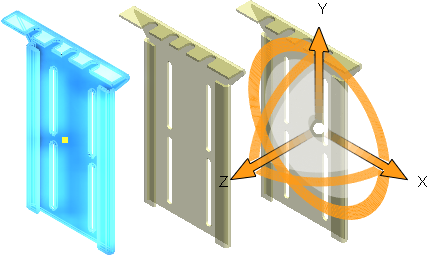

  3. 트라이어드를 이동하여 바디를 분산합니다.
  4. 를 클릭합니다.
