댕글링 치수 재부착

댕글링 치수 재부착:

  1. 댕글링 치수를 마우스 오른쪽 버튼으로 클릭하고 재부착을 클릭합니다.

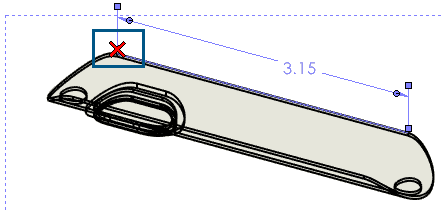

    SOLIDWORKS®에서 치수 보조선에 X로 댕글링 점이 강조 표시됩니다.

  2. 모델에서 점을 선택하여 모델에 댕글링 점을 재부착합니다.
    댕글링 점이 새 선택 항목에 재부착됩니다.
    • SOLIDWORKS 창 하단의 상태 표시줄에 모델에서 선택할 위치가 표시됩니다.
    • 잘못 선택하면 메시지가 표시됩니다.
    • 모델에서 점을 선택하지 않으려면 Enter 키를 눌러 X를 다음 점으로 이동합니다.
    • 재부착에는 다음 치수가 지원되지 않습니다.
      • 불러온 피처
      • DimXpert
      • 체인
      • 대칭 선형 지름
      • 경로 길이
  3. 치수 보조선에 X로 강조 표시된 댕글링 점이 없을 때까지 2단계를 반복합니다.
