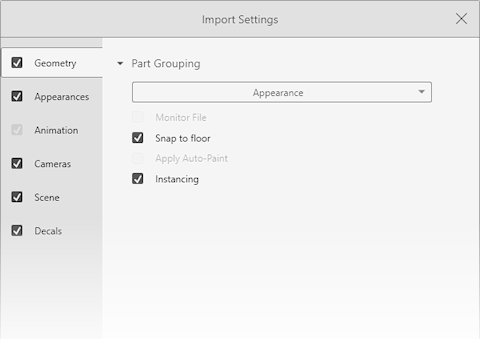

| 파트 그룹화 |
|
|
| |
파트 그룹화 |
원본 모델에서 선택한 레이어, 표현 및 분할을 기반으로 지오메트리를 파트로 그룹화합니다. SOLIDWORKS .SLDPRT 또는 .SLDASM 파일을 불러올 수 있습니다. 옵션:
- 부품/파트/바디
- SOLIDWORKS 어셈블리 부품부터 SOLIDWORKS 파트 및 바디까지 중첩된 SOLIDWORKS Visualize 그룹을 작성합니다.
- 하위 어셈블리 부품, 대칭 복사 부품, 패턴 부품, SOLIDWORKS 폴더의 중첩된 그룹을 작성합니다.
- 각 SOLIDWORKS 바디의 표현 지정을 기반으로 SOLIDWORKS Visualize 파트를 세분화합니다.
- 저장된 SOLIDWORKS 설정, 애니메이션을 불러오고 파일 모니터링 기능을 지원합니다.
- 표현
- 모든 고유한 SOLIDWORKS 표현을 기반으로 SOLIDWORKS Visualize 파트를 작성합니다.
- 표현이 동일한 SOLIDWORKS 지오메트리를 단일 SOLIDWORKS Visualize 파트로 결합합니다.
- 저장된 SOLIDWORKS 설정을 불러옵니다.
- 저장된 SOLIDWORKS 애니메이션을 불러오지 않으며 파일 모니터링 기능을 지원하지 않습니다.
불러온 파트 이름은 원래 제품을 기반으로 합니다. SOLIDWORKS Visualize 2023 이전에서 이 이름은 불러온 표현을 기반으로 했습니다.
|
| |
파일 모니터링 |
3D 소프트웨어에서 원본 파일이 업데이트되어 저장되면 모델을 자동으로 업데이트합니다. 모델이 외부에서 업데이트되었을 때 소프트웨어에 알림이 표시되고 사용자는 변경 내용을 승인 또는 무시할 수 있습니다. |
| |
바닥으로 스냅 |
모델의 최저점을 Visualize 화면 바닥에 자동으로 스냅합니다. |
| |
자동 페인트 적용 |
파트나 모델의 이름 지정 패턴에 따라 자동 페인트를 적용합니다(즉, 소프트웨어에서 표현을 지정함). |
| |
인스턴스화 |
(중복된 바디 또는 부품과 같이 동일한 개체의 여러 복사본이 포함된 SOLIDWORKS 파트 및 어셈블리 모델의 경우가 이에 해당합니다.) 같은 개체의 각 복사본에 대해 지오메트리 정의 전체를 복사하는 대신, 개체의 모든 복사본(인스턴스)에 대해 단일 지오메트리 정의를 사용합니다. 인스턴스의 경우 필요한 GPU 메모리가 적고 렌더링 성능이 향상되므로 파일 크기가 줄어들 수 있습니다. 소스 지오메트리를 수정하면 변경 사항이 각 인스턴스에 자동으로 전파됩니다.
인스턴스에는 소스 개체의 음영 및 재질 설정이 사용됩니다. 인스턴스를 선택하고 위치와 배율을 조정하고 회전할 수 있습니다. 라이브러리의 표현을 특정 인스턴스에 지정할 수 있습니다.
|
| 테슬레이션 설정 |
|
|
| |
품질 |
모델을 다각형으로 변환할 때 결과의 정확도를 결정합니다. 품질이 좋을수록 모델에 곡면을 나타내는 다각형이 더 많이 사용되기 때문에 결과가 더 부드럽게 나옵니다. 테슬레이션 품질이 좋을수록 파일 크기에 영향을 줄 수 있습니다. |
| |
고급 설정 |
모델이 테슬레이션되는 방식(다각형으로 변환)을 미세 조정할 수 있습니다. 옵션:
- 공차. 다각형 모서리와 NURBS 곡면 사이의 최대 거리를 정의합니다. 고품질 테슬레이션을 생성하려면 낮은 값을 사용합니다.
공차 값이 낮으면 다각형 수가 늘어납니다.
- 최대 길이. 다각형 모서리의 최대 길이를 정의합니다. 값이 낮을수록 테슬레이션 평면의 밀도는 높아집니다.
- 최대 각도. 법선과 인접한 다각형 간의 최대 각도를 정의합니다. 소형 Bump가 사라지지 않도록 하려면 낮은 값을 사용합니다.
|
| 프로그램 설정 디자인 |
|
정렬(수직 축 및 깊이 축)과 CAD 단위를 사용하여 원본 소프트웨어에서 모델을 설정하는 방식과 일치시킬 수 있습니다.
SOLIDWORKS Visualize의 단위는 미터입니다.
|
