Baza pomiarowa jest płaszczyzną, linią prostą lub punktem wykorzystywanym jako odniesienie do pomiaru i umiejscowienia elementów geometrycznych oraz tolerancji położenia i kształtu.
Należy użyć polecenia AM_DatumIdentifier, aby utworzyć symbole identyfikatora bazy pomiarowej.
Symbole identyfikatora bazy pomiarowej identyfikują bazy pomiarowe dla symboli ramki sterowania funkcjami. Na przykład można użyć symbolu identyfikatora bazy pomiarowej do oznaczenia środka otworu.
Podczas tworzenia symbolu identyfikatora bazy pomiarowej w rysunku oprogramowanie generuje etykietę zawierającą identyfikator bazy pomiarowej w prostokącie. Identyfikator bazy pomiarowej pojawia się we wszystkich ramkach sterowania funkcjami, które używają bazy pomiarowej jako odniesienia. Linia wiodąca łączy etykietę z bazą pomiarową dla rysunku. Linia wiodąca może obejmować wypełniony lub pusty trójkąt. Położenie trójkąta wskazuje odpowiednią bazę pomiarową.

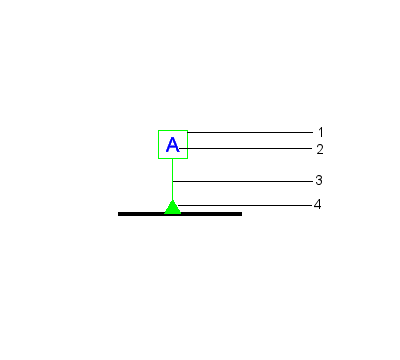

Elementy symboli identyfikatora bazy pomiarowej
| 1 |
Ramka kwadratowa |
| 2 |
Identyfikator bazy pomiarowej składający się maksymalnie z dwóch wielkich liter |
| 3 |
Strzałka linii wiodącej |
| 4 |
Symbol trójkąta |
Symbole identyfikatora bazy pomiarowej można dołączyć:
- Do powierzchni lub na jednej pomocniczej linii powierzchni
- Do widocznych linii, takich jak pomocnicze linie wymiaru, wymiary lub osie
- Do otworu, linii wiodącej wskazującej na otwór lub ramy sterowania funkcjami

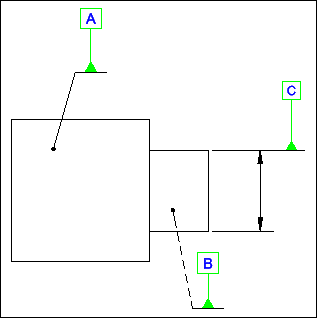

Przykłady symbolu identyfikatora bazy pomiarowej:
Na powierzchni i na linii pomocniczej wymiaru
Na punkcie
