Można narysować linię przekroju, aby wyciąć model z wyimaginowaną płaszczyzną cięcia w celu uzyskania przekroju poprzecznego części w widoku przekroju.
Wprowadzenie polecenia
AM_SectionLine pozwala rysować linie przekroju. Polecenie umożliwia sterowanie wyglądem różnych elementów linii przekroju, takich jak strzałki, linie i nazwa. Można utworzyć wiele przekrojów na elemencie dla następujących typów widoków przekroju:
| Typ widoku przekroju |
Opis |
| Pełen przekrój |
Płaszczyzna cięcia przebiega przez całą długość elementu. |
| Przekrój łamany wyprostowany |
Dwie nierównoległe płaszczyzny cięcia przechodzą przez element. Z przekrojów takich należy korzystać na elementach cylindrycznych. |
| Półprzekrój |
Płaszczyzna cięcia przechodzi przez część elementu przeznaczonego do przekroju. |
| Przekrój odsunięty |
Płaszczyzna cięcia jest zagięta, aby przejść przez składniki elementu. Przekroje takie należy stosować na elementach, które nie znajdują się w linii prostej. |
Przykład: Pełen przekrój

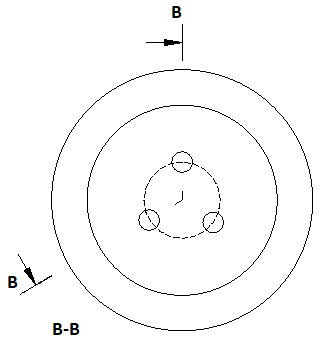

Przykład: Przekrój łamany wyprostowany

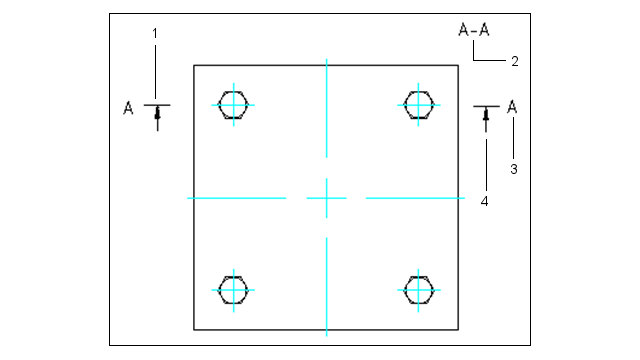

Polecenie tworzy następujące elementy:
| Element |
Opis |
| 1 |
Linia przekroju |
| 2 |
Etykieta widoku przekroju |
| 3 |
Identyfikator widoku przekroju |
| 4 |
Strzałka kierunkowa |
