Tworzenie dostosowanych plików ramek rysunków i bloków tytułowych

Oprogramowanie zawiera zestaw wstępnie zdefiniowanych ramek rysunków i bloków tytułowych dla każdego standardu inżynieryjnego. Można również tworzyć dostosowane ramki i bloki tytułowe zgodnie z własnymi wymaganiami.

1. Aby utworzyć dostosowaną ramkę:

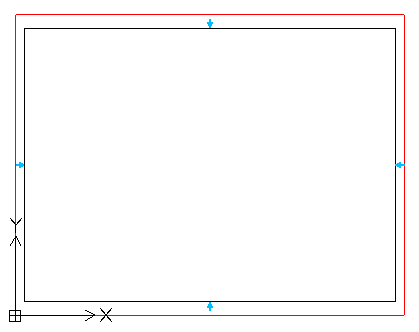

   1. Na nowym pustym rysunku narysować następujące elementy tworzące ramkę przy użyciu standardowych poleceń i elementów:
      • Prostokąt zewnętrzny: utworzyć prostokąt przy użyciu punktu (0,0) jako lewego dolnego narożnika.
      • Prostokąt wewnętrzny
      • Znaki środkujące: Narysować znaki środkujące na każdym boku prostokąta wewnętrznego z użyciem elementów geometrycznych.



   2. Zapisać plik.
      Dla jasności można zastosować następującą regułę nazewnictwa: Język_Standard_(rozmiar). Przykład: EN_ANSI Inch_A (8,5 x 11 cali).
   3. Aby określić zakres ramki, dodać notatkę prostą do następujących narożników prostokąta:
      • Dół, lewo: FRAME_LL
      • Góra, prawo: FRAME_UR
      • Dół, prawo: FRAME_LR

      Punkt uchwytu tekstu powinien być dokładnie dopasowany do punktu uchwytu prostokąta.

   4. Umieścić rysunek w miejscu określonym w oknie dialogowym Opcje.
2. Aby utworzyć dostosowany blok tytułowy:

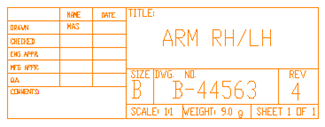

   1. Na nowym pustym rysunku narysować następujące elementy tworzące blok tytułowy przy użyciu standardowych poleceń:
      • Obwiednia: utworzyć prostokąt przy użyciu punktu (0,0) jako prawego dolnego narożnika.
      • Linie podziału: narysować odpowiednie linie dla układu bloku tytułowego.
      • Nagłówek: Narysować linie definiujące nagłówek bloku tytułowego.



   2. Zapisać plik.
      Dla jasności można zastosować następującą regułę nazewnictwa: Język_Standard_BlokTytułowy. Na przykład, EN_ANSI cale_BlokTytułowy.
   3. Zdefiniować atrybuty bloku i umieścić je w odpowiedni sposób w bloku tytułowym.
   4. Umieścić rysunek w miejscu określonym w oknie dialogowym Opcje.
