Monitor adnotacji śledzi wymiary i adnotacje, które są niezgodne z powiązanymi z nimi elementami. Oznacza je nimi.
Kliknąć ikonę, aby wyświetlić menu z opcjami, które są dostępne dla wymiaru niepowiązanego.
| Opcja |
Opis |
| Odnów powiązanie |
Ponownie ustanawia powiązania adnotacji lub wymiaru z odpowiednimi elementami. Określa punkt, do którego wymiar może się odnosić.
|
| Usuń |
Usuwa adnotację lub wymiar. |
Przykład:

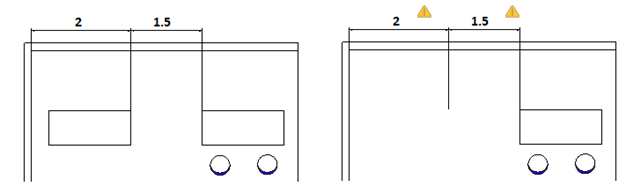

W poniższym przykładzie usuwany jest zwymiarowany element. Monitor adnotacji wyświetla alert.
Aby włączyć monitor adnotacji, należy:
- Na pasku stanu kliknąć AMonitor
