Praca ze stylami wymiarowania

Polecenie DimensionStyle służy do tworzenia i modyfikowania stylów wymiarowania.

Style wymiarowania sterują wyglądem wymiarów.

Można zdefiniować style wymiarowania stosujące do wymiarów skalowanie adnotacji.

Zarządzanie stylami wymiarowania

Aby utworzyć nowy styl wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. Kliknąć Nowy.
3. W oknie dialogowym Utwórz nowy styl wymiarowania:
   1. W sekcji Nazwa wpisać wartość.
   2. W sekcji Oparty o wybrać istniejący styl wymiarowania. Styl ten służy jako ustawienia bazowe dla nowego stylu wymiarowania.
   3. W sekcji Zastosuj do wybrać typ wymiaru. Określa to, czy nowy styl wymiarowania dotyczy wszystkich wymiarów, czy też wymiarowania określonego typu.
   4. Kliknąć OK.
4. W obszarze Wymiar ustawić styl wymiarowania. Patrz Ustawienia stylu wymiarowania poniżej.
5. Kliknąć OK.

Aby zmodyfikować styl wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. W sekcji Styl wybrać styl wymiarowania do modyfikacji.
3. W obszarze Wymiar ustawić styl wymiarowania. Patrz Ustawienia stylu wymiarowania poniżej.
4. Kliknąć Aktywuj lub OK.

Aby ustawić aktywny styl wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. W sekcji Styl wybrać styl wymiarowania, który ma zostać aktywowany.
3. Kliknąć Aktywuj.

   Obok aktywnego stylu wymiarowania pojawi się .

4. Kliknąć OK.

Aby porównać style wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. Kliknąć Różnice.
3. W oknie dialogowym Znajdź różnice w stylach wymiarowania, w sekcji Porównaj oraz Do, wybrać styl wymiarowania.

   W oknie dialogowym zostaną wyszczególnione ustawienia stylu wymiarowania, które się różnią.

4. Kliknąć Kopiuj, aby skopiować różnice, lub kliknąć Zamknij.
5. Kliknąć Zamknij.

Aby zastąpić ustawienia stylu wymiarowania, należy:

Można tymczasowo zmienić ustawienia aktywnego stylu wymiarowania. Zmiany te nie modyfikują ustawień stylu wymiarowania. Zastępujące ustawienia można stosować tak długo, jak żaden inny styl wymiarowania nie zostanie ustawiony jako aktywny.

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. W sekcji Styl wybrać styl wymiarowania do zastąpienia.
3. Kliknąć Aktywuj.
4. Kliknąć Zmiany ustawienia.
5. Ustawić zmiany stylu wymiarowania. Patrz Ustawienia stylu wymiarowania poniżej.
6. Kliknąć OK.

Aby zmienić nazwę stylu wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. W sekcji Styl wybrać styl wymiarowania, którego nazwa ma zostać zmieniona.
3. Kliknąć Zmień nazwę.
4. W oknie dialogowym Zmień nazwę stylu wymiarowania określić nową nazwę wybranego stylu wymiarowania i kliknąć OK.

Aby usunąć styl wymiarowania, należy:

1. Kliknąć Format > Styl wymiarowania (lub wpisać DimensionStyle).

   W oknie dialogowym Opcje zostanie otwarta strona Style szkicowania, po czym zostanie rozwinięta pozycja Wymiar.

2. W sekcji Styl wybrać styl wymiarowania do usunięcia.
3. Kliknąć Usuń.

   Potwierdzić zamiar usunięcia wybranego stylu wymiarowania. Nie można usunąć stylu wymiarowania o nazwie Standard ani stylów wymiarowania, do których odnoszą się elementy wymiarowania w rysunku.

  Style wymiarowania, do których nie istnieją odniesienia na rysunku, można usunąć przy użyciu polecenia Clean.

^ Góra strony

Ustawienia stylu wymiarowania

Wymiar kątowy

Ustawienia wymiaru kątowego

• Format: określa podstawowy format jednostek kątowych (stopnie dziesiętne, stopnie/minuty/sekundy, gradusy lub radiany).
• Dokładność: określa liczbę miejsc dziesiętnych.
• Wyświetlanie zer: pozwala wygaszać wiodące i końcowe zera w wymiarach kątowych.

Symbole długości łuku

Pozwala ustawić wyświetlanie symbolu dla wymiarów długości łuku: Przed tekstem wymiaru, Powyżej tekstu wymiaru lub Brak.

Strzałki

• Strzałka początkowa: określa grot strzałki początkowej wymiaru.
• Strzałka końcowa: określa grot strzałki końcowej wymiaru.
• Strzałka linii wiodącej: określa styl strzałki linii wiodącej wymiaru.
• Rozmiar: określa rozmiar grotu strzałki.

Uwaga: W przypadku dowolnej strzałki można użyć istniejącego bloku jako ostrza strzałki. Wybrać opcję Niestandardowa strzałka z listy rozwijanej i określić blok w oknie dialogowym Wybierz niestandardową strzałkę.

Wymiar podwójny

Opcje te sterują użyciem drugiej, alternatywnej metody wymiarowania. Ten tryb pozwala na podwójne wymiarowanie w jednostkach metrycznych i brytyjskich.

Pokaż podwójne wymiary: określa, czy należy używać alternatywnych jednostek w wymiarach.

Ustawienia wymiaru podwójnego

• Format: określa format jednostek alternatywnych.
• Dokładność: określa liczbę miejsc dziesiętnych.
• Współczynnik dla konwertowania jednostek: określa współczynnik dla konwertowania jednostek.
• Zaokrąglij do najbliższej: pozwala określić wartość do zaokrąglenia.
• Przedrostek i Przyrostek: pozwala na określenie przedrostka i przyrostka dla wartości wymiaru.

Wyświetlanie zer

• Ukryj zera początkowe oraz Ukryj zera końcowe: pozwala wygaszać wiodące i końcowe zera.
• Ukryj, jeśli 0’ oraz Ukryj, jeśli 0": jeśli w pozycji Format wybrano ustawienie Architektoniczne, Architektoniczne piętrowe lub Inżynierskie, można również określić, czy mają być ukrywane zerowe stopy i zerowe cale.

Wstawienie

• Po jednostkach podstawowych oraz Pod jednostkami podstawowymi: określa, czy alternatywne jednostki są umieszczane po, czy poniżej podstawowej wartości wymiaru.

Dopasuj

Opcje dopasowania określają sposób rozmieszczenia wymiarów, jeżeli pomiędzy pomocniczymi liniami wymiaru jest zbyt mało miejsca na tekst i strzałki.

Geometria

• Jeśli przestrzeń jest ograniczona, przesuń wybrany element poza linie pomocnicze: Gdy pomiędzy liniami pomocniczymi wymiaru jest zbyt mało miejsca, aby umieścić tekst i strzałki, pierwszym elementem do przeniesienia poza linie pomocnicze jest:
  • Automatyczne: tekst albo strzałki (najlepsze dopasowanie)
  • Strzałki
  • Tekst
  • Tekst i strzałki
  • Zachowaj tekst pomiędzy pomocniczymi liniami wymiaru
• Ukryj strzałki: wygasza strzałki, jeśli nie mieszczą się pomiędzy liniami pomocniczymi liniami wymiaru.

Tekst wymiaru

• Jeśli tekst wymiaru nie jest w standardowej pozycji, przenieś go: Gdy tekst wymiaru nie jest w pozycji domyślnej, można go umieścić:
  • Powyżej linii wymiarowej z linią wiodącą
  • Powyżej linii wymiarowej z linią wiodącą
  • Obok linii wymiarowej

Skala wymiaru

• Skalowanie adnotacji: określa, czy skalowanie adnotacji ma być używane w odniesieniu do wymiarów, które korzystają ze stylu wymiarowania zdefiniowanego przez użytkownika. W obszarze Styl adnotacyjne style wymiarowania są oznaczone ikoną .
• Współczynnik skalowania: określa ogólną skalę dla ustawień stylu wymiarowania. Współczynnik skalowania wpływa na rozmiar, odległość i odstępy, w tym także rozmiar tekstu i grotów strzałek.

  Opcja ta jest dostępna tylko wtedy, gdy wybrano skalowanie adnotacji stylu wymiarowania.

• Skaluj wymiary zgodnie z arkuszem: określa współczynnik skalowania na stosunek pomiędzy bieżącym okienkiem ekranu a arkuszem rysunku.

  Opcja ta jest dostępna tylko wtedy, gdy wybrano skalowanie adnotacji stylu wymiarowania.

Dodatkowe opcje

• Linie wymiarowe pomiędzy liniami pomocniczymi: wymusza pozostawianie linii wymiarowych pomiędzy pomocniczymi liniami wymiaru, nawet jeśli groty strzałek są generowane na zewnątrz wymiaru.
• Określ umieszczenie tekstu: pozwala na ręczne ustawienie pozycji tekstu; ustawienia wyrównania poziomego są ignorowane.

Wymiar liniowy

Format: określa format podstawowych jednostek liniowych.

Dokładność: określa liczbę miejsc dziesiętnych.

Wyświetlanie ułamka: określa wyświetlanie piętrowe dla jednostek ułamkowych.

Separator dziesiętny: określa separator dziesiętny dla wymiarów, w przypadku których dla pozycji Format jednostek wybrano ustawienie Dziesiętne.

Zaokrąglij do najbliższej: pozwala określić wartość do zaokrąglenia.

Przedrostek i Przyrostek: pozwala na wpisanie ciągu znaków, który ma pojawiać się przed lub za tekstem wymiaru. Na przykład pole przyrostka może wyświetlać jednostkę miary.

Skala pomiaru:

• Współczynnik skalowania: wymusza mnożenie wszystkich wartości wymiarów liniowych (łącznie z wymiarami średnic, promieni i współrzędnych) przez określony współczynnik skalowania. Nie wpływa na wymiary kątowe ani dodatnie/ujemne wartości tolerancji. Wybrane tu ustawienie ma zastosowanie w szczególności do wymiarowania nieasocjacyjnego (np. podczas wymiarowania skalowanych szczegółów).
• Zgodnie z wymiarami arkusza: stosuje współczynnik skalowania pomiaru tylko do wymiarów utworzonych na arkuszach.

Wyświetlanie zer:

• Ukryj zera początkowe oraz Ukryj zera końcowe: pozwala wygaszać początkowe i końcowe zera w dziesiętnych wymiarach liniowych.
• Ukryj, jeśli 0’ oraz Ukryj, jeśli 0": jeśli w pozycji Format wybrano ustawienie Architektoniczne lub Inżynierskie, można również określić, czy mają być ukrywane zerowe stopy (Ukryj, jeśli 0’) i zerowe cale (Ukryj, jeśli 0”).

Linia

Ustawienia linii wymiarowych

• Styl: określa styl linii wymiarowych.
• Szerokość: określa szerokość linii wymiarowych.
• Kolor: określa kolor linii wymiarowych.
• Odsunięcie: określa odległość odsunięcia linii wymiaru w przypadku stosowania wymiarowania linii bazowej przy użyciu polecenia BaselineDimension.
• Odległość po strzałce początkowej: określa odległość wydłużenia linii wymiarowej poza pomocniczą linię wymiaru, gdy zastosowano pewne groty strzałek, takie jak znaczniki architektoniczne.
• Ukryj:
  • Linia wymiarowa 1: określa, czy jest wyświetlana pierwsza linia wymiarowa i grot strzałki pomiędzy pierwszą linią pomocniczą a tekstem wymiaru.
  • Linia wymiarowa 2: zapewnia taki sam efekt jak opcja Linia wymiarowa 1 dla drugiej linii pomocniczej i tekstu wymiaru.

Ustawienia linii pomocniczej

Pomocnicze linie wymiaru to linie, które wynoszą wymiar poza obwód mierzonego elementu, zakładając, że wymiarowanie ma być wykonane na zewnątrz tych ograniczeń obwodu.

• Style: określa styl linii Linia pomocnicza 1 i Linia pomocnicza 2.
• Szerokość: określa szerokość pomocniczej linii wymiaru.
• Kolor: określa kolor pomocniczej linii wymiaru.
• Odsunięcie: określa odległość odsunięcia pomiędzy elementem a miejscem, w którym zaczynają się pomocnicze linie wymiaru.
• Odstęp po liniach wymiarowych: określa odległość, na jaką pomocnicze linie wymiaru powinny wychodzić poza linie wymiarowe.
• Ukryj: ukrywa pierwszą i/lub drugą pomocniczą linię wymiaru.
• Stała długość: określa, czy pomocnicze linie powinny mieć ustawioną wcześniej długość. Ustawić wartość w pozycji Długość.

Podział wymiaru

Podział wymiaru (Professional, Premium, Enterprise i Enterprise Plus)

• Przerwa podziału. Określa szerokość domyślnej przerwy w przypadku użycia polecenia SplitDimension do podzielenia linii wymiarowych i pomocniczych, które przecinają inne elementy.

Wymiar promienia/średnicy

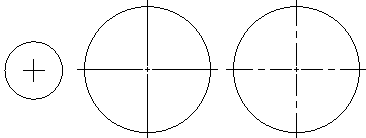

Wyświetlanie znacznika środka

• Brak, Jako znacznik, Jako linię środkową: definiuje wyświetlanie znaczników, które wskazują punkt środkowy okręgu, i określa, czy do znaczników środka mają być dodawane kreski lub przekreślenia.

  Brak, Jako znacznik, Jako linię środkową: definiuje wyświetlanie znaczników, które wskazują punkt środkowy okręgu, i określa, czy do znaczników środka mają być dodawane linie środkowe. Linie środkowe są reprezentowane zgodnie z określonym standardem.



     Jako znacznik     Jako linię środkową (zgodnie ze standardem rysunku)



     Jako znacznik        Jako linię środkową (zgodnie ze standardem rysunku)

• Rozmiar: pozwala określić rozmiar znaczników środka dla wymiarów promienia, średnicy i środka.
• Rozmiar: umożliwia określenie rozmiaru znacznika środka lub długości linii pomocniczych zgodnie z wybranym sposobem wyświetlania znacznika środka dla wymiarów środka, średnicy i promienia.



  Jako znacznik (rozmiar)           Jako linię środkową (długość linii pomocniczej)

Promień uskoku wymiaru

• Kąt: określa kąt poprzecznego segmentu linii wymiarowej w łamanym wymiarze promienia.

Tekst

Ustawienia tekstu

• Styl: określa styl tekstu wymiaru. Kliknąć , aby zdefiniować style tekstu.
• Kolor: określa kolor tekstu wymiaru.
• Wypełnienie: określa kolor tła tekstu wymiaru.
• Wysokość: określa wysokość tekstu wymiaru.
• Skala ułamkowa: określa współczynnik skali dla wysokości tekstu wartości tolerancji w stosunku do ogólnej wysokości tekstu wymiaru.
• Tekst wymiaru ramki: rysuje ramkę wokół tekstu wymiaru.

Pozycja tekstu

• Poziomo i Pionowo: określa poziomą i pionową pozycję tekstu wymiaru.
• Odsunięcie od linii wymiarowych: określa odległość, na jaką tekst jest odsunięty od linii wymiarowych.

Wyrównanie tekstu

Tekst wymiaru można wyrównywać przy użyciu następujących opcji:

• Użyj standardu ISO
• Wyrównaj poziomo
• Wyrównaj do linii pomocniczych

Tolerancja

Ustawienia tolerancji

• Obliczanie: określa format dla tworzenia tolerancji:
  • Podstawowe: wyświetla dodatkowy pomiar wymiaru i odchylenie w pojedynczej wartości, otoczonej ramką.
  • Odchylenie: dołącza do pomiaru wymiaru odrębne wartości plus i minus odchylenia.
  • Granice: wyświetla wartość maksymalną i minimalną, jedna nad drugą.
  • Brak: nie generuje wartości tolerancji.
  • Symetryczne: dołącza do pomiaru wymiaru odrębne wartość plus/minus tolerancji, która oznacza dodatnie i ujemne odchylenie w postaci pojedynczej wartości.
• Dokładność: określa liczbę miejsc dziesiętnych.
• Wartość maksymalna i Wartość minimalna: określa wartości dla tolerancji dodatniej lub ujemnej.
• Skala: określa skalę tolerancji.
• Pionowe wyrównanie tekstu: określa wyrównanie tekstu tolerancji.
• Wyświetlanie zer:
  • Ukryj zera początkowe oraz Ukryj zera końcowe: pozwala wygaszać początkowe i końcowe zera w wymiarach dziesiętnych tolerancji.
  • Jeśli w pozycji Format dla wymiaru liniowego wybrano ustawienie Architektoniczne lub Inżynierskie, można również określić, czy mają być ukrywane zerowe stopy (Ukryj, jeśli 0’) i zerowe cale (Ukryj, jeśli 0”).

Wymiar podwójny

• Dokładność: określa liczbę miejsc dziesiętnych dla wymiarów alternatywnych w tolerancjach geometrycznych.
• Wyświetlanie zer:
  • Ukryj zera początkowe oraz Ukryj zera końcowe: pozwala wygaszać wiodące i końcowe zera w dziesiętnych wymiarach alternatywnych.
  • Jeśli w pozycji Format dla wymiaru liniowego wybrano ustawienie Architektoniczne lub Inżynierskie, można również określić, czy mają być ukrywane zerowe stopy (Ukryj, jeśli 0’) i zerowe cale (Ukryj, jeśli 0”).

^ Ustawienia stylu wymiarowania

^ Góra strony

Dostęp

Polecenie: Styl wymiarowania

Menu: Format > Styl wymiarowania
