Praca z okienkami ekranu na arkuszach

Polecenie Viewport tworzy i steruje wieloma widokami sąsiadującymi na arkuszach, zwanymi okienkami ekranu.

W ceku utworzenia okienek ekranu o kształcie innym niż prostokątny, należy użyć następujących metod:

• Konwertować zamknięty element, taki jak okrąg, elipsę, splajn, region lub zamkniętą polilinię na okienko ekranu.
• Narysować obwiednię okienka ekranu w taki sam sposób, jak rysowanie polilinii.

Można łączyć okienka ekranu o różnych kształtach w celu tworzenia różnych konfiguracji okienek ekranu w arkuszu.

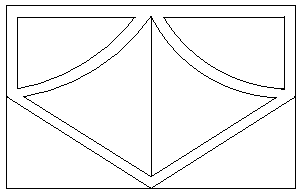

Przykład:

Okienka ekranu na arkuszach różnią się od wyświetlania sąsiadującego w przestrzeni roboczej modelu, które tworzy się przy użyciu polecenia ViewTiles.

Można tworzyć, usuwać, przenosić, kopiować, skalować i rozciągać okienka ekranu na arkuszach.

Nie można używać polecenia Viewport na karcie Model.

Aby uaktywnić arkusz, należy:

• Kliknąć kartę Arkusz (jeżeli aktywna jest karta Model).

Aby utworzyć prostokątne okienko ekranu, należy:

1. Wpisać Viewport w wierszu poleceń.
2. Kliknąć w obszarze graficznym, aby ustawić pierwszy i drugi narożnik okienka ekranu.

Aby utworzyć dwa, trzy lub cztery prostokątne okienka ekranu, należy:

1. Wpisać Viewport w wierszu poleceń.
2. Określić opcję 2, 3 lub 4 w zależności od tego, ile okienek ekranu ma być dodanych do bieżącego arkusza.
3. Określić opcję rozmieszczenia (na przykład Poziomo lub Pionowo).

   2 okienka ekranu:

   3 okienka ekranu:

   4 okienka ekranu:

4. Kliknąć w obszarze graficznym lub wpisać wartość, aby ustawić narożniki okienka ekranu lub określić opcję Dopasowanie.

Aby utworzyć okienko ekranu, które wypełnia arkusz aż do krawędzi obszaru zadruku, należy:

1. Wpisać Viewport.
2. Określić opcję Dopasowanie.

   Gdy obszar zadruku jest wyłączony, okienko ekranu dopasowuje się do całego arkusza.

Aby przekształcić zamkniętą polilinię, okrąg, elipsę, zamknięty splajn lub region w nieprostokątne okienko ekranu, należy:

1. Wpisać Viewport.
2. Określić opcję Element.
3. W obszarze graficznym wybrać element do przekształcenia w okienko ekranu.

Aby utworzyć nieprostokątne okienko ekranu z obwiednią wieloboczną, należy:

Opcja Wieloboczna pozwala narysować nieregularny kształt, który definiuje obwiednię okienka ekranu.

1. Wpisać Viewport.
2. Określić opcję Wieloboczna.
3. Kliknąć w obszarze graficznym, aby ustawić pierwszy punkt definiujący obwiednię.
4. Zdefiniować pozostałą część obwiedni. Wykonać jedną z następujących czynności:
   • Kliknąć w obszarze graficznym, aby określić dodatkowe punkty.
   • Określić opcję Łuk. Postępować zgodnie z monitami, aby utworzyć segmenty łuku dla obwiedni okienka ekranu. Opcje tworzenia segmentów łuku są podobne do opcji polecenia PolyLine.
   • Określić opcję Długość. Postępować zgodnie z monitami, aby utworzyć segment linii o określonej długości, pod takim samym kątem jak poprzedni segment. Opcja ta jest użyteczna przy dołączaniu prostego segmentu o określonej długości, stycznego do poprzedniego segmentu łuku.
   • Określić opcję Zamknij, aby zamknąć obwiednię.
   • Określić opcję Cofnij, aby cofnąć ostatni segment podczas tworzenia obwiedni okienka ekranu.

Aby włączyć okienka ekranu, należy:

1. Wpisać Viewport.
2. Określić opcję Wł.
3. W obszarze graficznym wybrać okienka ekranu do włączenia.

   Model zostanie wyświetlony w wybranych okienkach ekranu.

Aby wyłączyć okienka ekranu, należy:

1. Wpisać Viewport.
2. Skonfigurować opcję Wył.
3. W obszarze graficznym wybrać okienka ekranu do wyłączenia.

   Model nie będzie wyświetlany w wybranych okienkach ekranu.

Aby ustawić opcje drukowania, należy:

1. Wpisać Viewport.
2. Określić opcję Widok cieniowany.
3. Aby określić opcję:
   • Bieżące wyświetlenie. Drukuje okienko ekranu tak, jak jest ono wyświetlane na ekranie.
   • Ukryte. Drukuje okienko ekranu z ukrytymi liniami usuniętymi.
   • Renderowane. Drukuje renderowane okienko ekranu.
   • Przedstawienie krawędziowe. Drukuje okienko ekranu jako przedstawienie krawędziowe.
4. W obszarze graficznym wybrać okienka ekranu, do których mają stosować się ustawienia.

Aby zamknąć lub otworzyć okienko ekranu, należy:

Opcja Zablokuj uniemożliwia zmienianie współczynnika skali powiększenia podczas pracy w zamkniętych okienkach ekranu w przestrzeni modelu.

1. Wpisać Viewport.
2. Określić opcję Zablokuj.
3. Określić Wł., aby zablokować lub Wył., aby odblokować.
4. W obszarze graficznym wybrać okienka ekranu, do których mają stosować się ustawienia.

Aby przywrócić konfiguracje okienka ekranu zapisane przy użyciu polecenia Viewport, należy:

1. Wpisać Viewport.
2. Określić opcję Przywróć.
3. Wykonać jedną z następujących czynności:
   • Wpisać nazwę konfiguracji okienka ekranu do przywrócenia.
   • Określić opcję ?, aby wyświetlić konfiguracje okienek ekranu.
   • Wybrać opcję Aktywna konfiguracja modelu.

Aby wyrównać widok w jednym okienku ekranu arkusza z widokiem w innym okienku ekranu, należy:

1. Otworzyć kartę Arkusz i Obszar roboczy arkusza.
2. Kliknąć Widok > Widoki sąsiadujące > Poziomo lub Widok > Widoki sąsiadujące > Pionowo (lub wpisać Viewport).
3. Określić opcję Wyrównanie.
4. Określić tryb wyrównania Poziomo lub Pionowo.
5. W obszarze Okienko ekranu określić punkt bazowy wyrównania.
6. W obszarze innego Okienka ekranu określić punkt, względem którego należy wyrównać Okienko ekranu z kroku 5.

   Okienko ekranu z punktu 5 zostanie wyrównane poziomo lub pionowo.

Polecenie EntitySnaps służy do określania punktu bazowego i punktu wyrównania, aby odnieść się do istniejącej geometrii. Upewnić się, że Tryb Orto jest włączony podczas przenoszenia Okienka ekranu po wyrównaniu go z innym.

Dostęp

Polecenie: Okienko ekranu
