Symbol tolerancji położenia i kształtu dodaje tolerancje tolerancji położenia i kształtu do części i rysunków przy użyciu ramek regulacji operacji. Oprogramowanie SOLIDWORKS obsługuje wytyczne ASME Y14.5-2009 dotyczące tolerancji położenia i kształtu oraz rzeczywistego położenia.

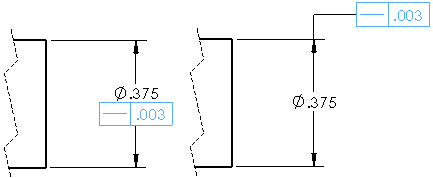

- Symbole tolerancji położenia i kształtu z liniami wiodącymi lub bez nich można umieszczać w dowolnym miejscu w rysunku, części, złożeniu lub szkicu, a także można dołączać symbol do linii wymiarowej w dowolnym miejscu.
- Różne okna dialogowe właściwości dla symboli tolerancji położenia i kształtu oferują wybory na podstawie wybranego symbolu. Dostępne są tylko atrybuty odpowiednie dla wybranego symbolu.
- Symbol tolerancji położenia i kształtu może mieć dowolną liczbę ramek.
- Wskaźnik zmienia się na
, kiedy znajduje się on na symbolu tolerancji położenia i kształtu.
- Możliwe jest dodawanie wielu symboli bez zamykania okna dialogowego.
- Możliwe jest wyświetlanie wielokrotnych linii wiodących. Wideo: Wielokrotne linie wiodące
- Można dodać więcej linii wiodących do istniejącego symbolu przytrzymując klawisz Ctrl i przeciągając punkt przytwierdzenia linii wiodącej.
- Aby edytować istniejący symbol, wybierz ten symbol.
- Gdy przeciągniemy linię wiodącą symbolu tolerancji położenia i kształtu w kierunku od krawędzi modelu, to automatycznie zostanie utworzona pomocnicza linia wymiaru.
