Biblioteka projektu

Karta Biblioteka projektu w Okienku zadań stanowi centralną lokalizację dla takich elementów wielokrotnego użytku, jak części, złożenia i szkice. Nie rozpoznaje ona elementów nie nadających się do wielokrotnego użycia, takich jak rysunki SOLIDWORKS, pliki tekstowe i inne pliki nie wygenerowane przez aplikację SOLIDWORKS.

Biblioteka projektu Podfoldery są wypełnione przez SOLIDWORKS elementami wielokrotnego użytku, takimi jak części, bloki i adnotacje. Można dodawać foldery i zawartość.
Connected Design Library

(dotyczy wyłącznie użytkowników 3DEXPERIENCE)

 Zapewnia dostęp do zawartości z poziomu platformy 3DEXPERIENCE za pomocą Okienka zadań. Więcej informacji zawiera temat Connected Design Libraries.
Toolbox Aby uzyskać dostęp do zawartości, konieczne jest zainstalowanie i dodanie biblioteki SOLIDWORKS Toolbox.
Zawartość SOLIDWORKS Dodatkowa zawartość SOLIDWORKS dla bloków, Routing (Wyznaczania trasy), CircuitWorks oraz konstrukcji spawanych. Należy kliknąć wraz z wciśniętym klawiszem Ctrl, aby pobrać pliki .zip.
Komponenty 3D – PartSupply Aby uzyskać dostęp do Part Supply z 3DEXPERIENCE Marketplace.

Narzędzia biblioteki projektu

Na karcie Design Library dostępne są następujące narzędzia:
Dodaj do biblioteki Dodaje zawartość do Design Library.
Dodaj lokalizację plików Dodaje istniejący folder do Design Library. Użytkownicy 3DEXPERIENCE: Można również dodać Connected Design Library. Więcej informacji zawiera temat Connected Design Libraries.
Utwórz nowy folder Tworzy nowy folder na dysku oraz w Design Library
Odśwież Odświeża wygląd karty Design Library
Do góry o jeden poziom Umożliwia przejście do folderu nadrzędnego
Konfiguracja Toolbox Wyświetla i uaktywnia okno dialogowe Toolbox — Dostosuj sprzęt

Można także określić foldery Design Library w obszarze Narzędzia > Opcje > Opcje systemu > Lokalizacje plików.

Praca z zawartością biblioteki projektu

Istnieje możliwość przeciągania kopii części, złożeń, operacji i adnotacji z:

  • Biblioteki projektu do obszaru graficznego.
  • Obszaru graficznego do dolnego okienka Biblioteki projektu.
  • Jednego foldera do drugiego w ramach Biblioteki projektu.
  • Eksplorator plików w Bibliotece projektu.

Podczas przeciągania elementów do Biblioteki projektu pojawia się menedżer właściwości PropertyManager Dodaj do biblioteki, z wybranym typem pliku domyślnym dla danego elementu oraz wybranym folderem dla folderu Biblioteki projektu.

  • Można dodać wiele wyborów operacji i szkiców ale tylko jeden element na raz dla innych kategorii.
  • Aby skopiować kompletne złożenie lub część do Biblioteki projektu, należy je wybrać w drzewie operacji FeatureManager i przeciągnąć do dolnego okienka.
  • Aby skopiować adnotacje lub bloki do Biblioteki projektu, należy przytrzymać klawisz Shift i przeciągnąć je z obszaru graficznego do dolnego okienka. Adnotacje są zapisywane z rozszerzeniami dla ulubionych.
  • Aby skopiować operacje, należy je przeciągnąć z drzewa operacji FeatureManager lub z obszaru graficznego. Operacje są zapisywane jako operacje z biblioteki.
Jeżeli element wstawiony z Biblioteki projektu zostanie zmodyfikowany, to zostanie on również zmodyfikowany w bibliotece.

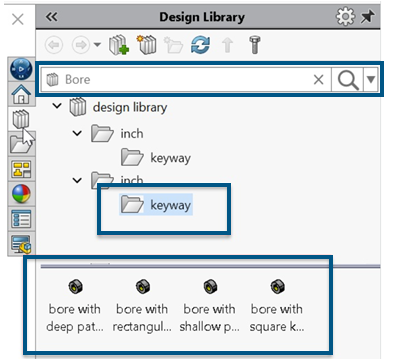

Wyszukiwanie w Bibliotece projektu

Pasek wyszukiwania służy do przeszukiwania Biblioteki projektu lub określonej biblioteki.

Aby ograniczyć wyszukiwanie do określonej biblioteki, należy kliknąć strzałkę w dół i wybrać bibliotekę.

W przypadku wybrania opcji Toolbox, jeśli nie została ona skonfigurowana, pojawi się monit z prośbą o dodanie w Toolbox.

Filtrowanie folderu

Istnieje możliwość zastosowania filtrów celem zidentyfikowania narzędzi formowania lub wyświetlania tylko złożeń w wybranych folderach. Należy kliknąć prawym przyciskiem myszy w górnym okienku, a następnie wybrać:
Folder narzędzi formowania Identyfikuje folder jako zawierający narzędzia formowania. Oprogramowanie SOLIDWORKS traktuje narzędzia formowania w sposób inny od pozostałych części, lecz rozszerzenie nazwy pliku jest takie samo, dlatego też oprogramowanie rozpoznaje narzędzia formowania poprzez klasyfikację folderu.
Folder złożeń Wyświetla tylko dokumenty złożeń w danym folderze.
