Tworzenie widoków rozstrzelonych (Zestawienia)

Widoki rozstrzelone tworzymy w drodze wybierania i przeciągania części w obszarze graficznym, tworząc jeden lub więcej kroków rozstrzelenia.

Aby utworzyć widok rozstrzelony, należy:

  1. Użyć jednej z poniższych opcji:
    • Kliknąć Widok rozstrzelony .
    • Kliknąć Wstaw > Widok rozstrzelony.
    • W menedżerze konfiguracji ConfigurationManager kliknąć prawym przyciskiem myszy nazwę konfiguracji, a następnie kliknąć Nowy widok rozstrzelony.W menedżerze konfiguracji ConfigurationManager:
  2. Wybrać jeden lub więcej komponentów do uwzględnienia w pierwszym kroku rozstrzelenia.

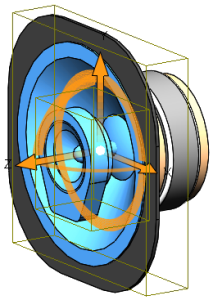

    W menedżerze właściwości PropertyManager komponenty pojawiają się w obszarze Komponenty kroku rozstrzelenia . Uchwyty obrotu i translacji pojawiają się w obszarze graficznym.

    Aby przenieść lub wyrównać uchwyty, należy:

    • Przeciągnąć kulkę centralną.
    • Nacisnąć klawisz Alt i przeciągnąć kulkę centralną lub ramię, po czym upuścić ją na krawędzi lub ścianie, aby wyrównać uchwyt translacji z krawędzią albo ścianą.
    • Nacisnąć klawisz Alt, przeciągnąć kulkę centralną lub okrąg i upuścić je na zakrzywionej krawędzi lub powierzchni, aby wyrównać uchwyt obrotu z zakrzywioną krawędzią albo powierzchnią
    • Kliknąć kulkę centralną prawym przyciskiem myszy i wybrać Wyrównaj z, Wyrównaj z początkiem układu współrzędnych komponentu lub Wyrównaj z początkiem układu współrzędnych złożenia.
    • W menedżerze właściwości PropertyManager wybrać Obróć względem każdego początku układu współrzędnych.
  3. Przeciągnąć uchwyt translacji lub obrotu, aby przenieść wybrane komponenty.
  4. Zmodyfikować opcje rozstrzelenia:
    Opcja Opis
    Odwróć kierunek Odwraca kierunek translacji.
    Odległość rozstrzelenia Określa odległość translacji.
    Odwróć kierunek Odwraca kierunek obrotu.
    Kąt obrotu Określa kąt obrotu.
  5. Kliknąć Gotowe.
    Dany krok rozstrzelenia pojawi się w części Kroki rozstrzelenia.
  6. W razie potrzeby utworzyć kolejne kroki rozstrzelenia, a następnie kliknąć .

    Operacja widoku rozstrzelonego, Widok rozstrzelony , pojawia się w menedżerze konfiguracji ConfigurationManager w konfiguracji, w której utworzony został widok rozstrzelony. Kroki rozstrzelenia pojawią się w widoku rozstrzelonym. Każda konfiguracja może mieć wiele widoków rozstrzelonych.
