Określanie nowej części lub złożenia jako pojedynczego produktu fizycznego (2024 FD01)

Można wyznaczyć nową część lub złożenie jako pojedynczy produkt fizyczny.

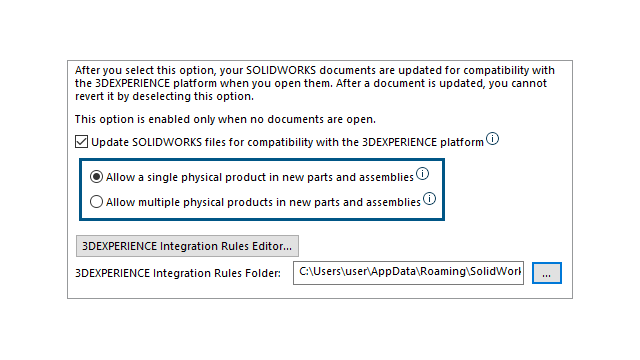

Po wybraniu opcji Aktualizuj pliki SOLIDWORKS pod kątem zgodności z 3DEXPERIENCE Platform dostępne są następujące opcje:

Zezwól na pojedynczy produkt fizyczny w nowych częściach i złożeniach Używa reprezentacji do pokazania różnych konfiguracji modelu.

Należy wybrać tę opcję, jeżeli nie używamy unikatowych numerów części dla konfiguracji.
Zezwól na wiele produktów fizycznych w nowych częściach i złożeniach Używa fizycznych produktów do pokazania różnych konfiguracji modelu.

Należy wybrać tę opcję, jeśli do konfiguracji używane są unikatowe numery części.

Aby określić nową część lub złożenie jako pojedynczy obiekt fizyczny, należy:
  1. Kliknąć kolejno Narzędzia > Opcje > Opcje systemu > Integracja 3DEXPERIENCE.
  2. Wybrać Aktualizuj pliki SOLIDWORKS pod kątem zgodności z 3DEXPERIENCE Platform.
  3. Wybrać opcję:
    • Zezwól na pojedynczy produkt fizyczny w nowych częściach i złożeniach
    • Zezwól na wiele produktów fizycznych w nowych częściach i złożeniach
  4. Utworzyć nową część.
  5. Zapisać część na 3DEXPERIENCE Platform.
