Edytor zasad integracji 3DEXPERIENCE umożliwia określenie, czy konfiguracja jest mapowana jako produkt fizyczny czy jako reprezentacja podczas aktualizacji modelu do 3DEXPERIENCE Platform.
Podczas tworzenia zasady podtypu należy określić kryteria na poziomie dokumentu, takie jak nazwa pliku, dostosowane właściwości oraz konstrukcje spawane i typy plików arkuszy blachy. Zasady te można wykorzystać do grupowania części i złożeń.
Dla każdej zasady podtypu definiowana jest zasada mapowania konfiguracji, która określa, czy konfiguracja jest produktem fizycznym, czy reprezentacją.
Aby zapisać konfigurację części, do której odnosi się złożenie jako produkt fizyczny, należy utworzyć zasadę podtypu. Wcześniej konfiguracja części była zawsze zapisywana jako produkt fizyczny.

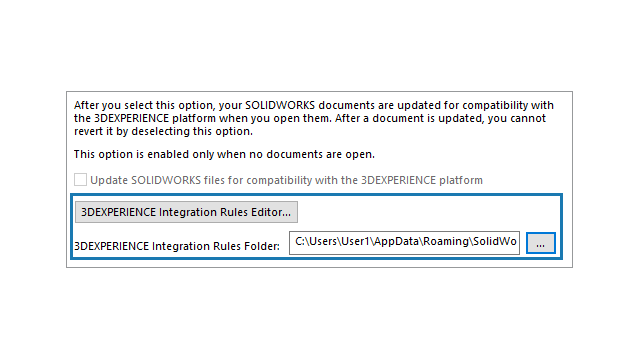

Reguły można zapisać w folderze zasad integracji 3DEXPERIENCE.
Nowe konfiguracje nie są tworzone podczas aktualizacji modelu.
Aby otworzyć Edytor zasad integracji 3DEXPERIENCE:
- Otworzyć model i kliknąć .
- Kliknąć Edytor zasad integracji 3DEXPERIENCE.
