Można użyć poleceń identyfikatora bazy pomiarowej, aby dodać identyfikator bazy pomiarowej i dołączyć go do obszarów rysunku.
Baza pomiarowa jest płaszczyzną, linią prostą lub punktem służącym jako odniesienie do mierzenia i lokalizowania elementów geometrycznych i tolerancji położenia i kształtu. Można używać poniższych poleceń:
- AM_DatumIdentifier aby utworzyć symbole identyfikatora bazy pomiarowej,
- AM_DatumIdentifierEdit aby edytować symbole identyfikatora bazy pomiarowej.
Symbole identyfikatora bazy pomiarowej zapewniają identyfikację funkcji bazy pomiarowej dla symboli ramki sterowania operacją. Na przykład, można użyć symbolu identyfikatora bazy pomiarowej, aby oznaczyć środek otworu.

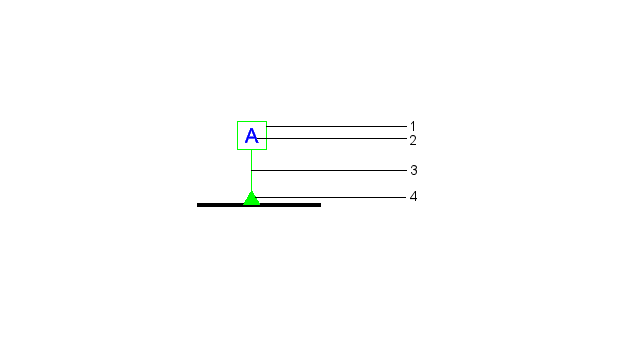

Elementy symboli identyfikatora bazy pomiarowej obejmują:
| 1 |
Ramka kwadratowa |
| 2 |
Identyfikator bazy pomiarowej składający się maksymalnie z dwóch wielkich liter |
| 3 |
Strzałka linii wiodącej |
| 4 |
Symbol trójkąta |
Podczas tworzenia symbolu identyfikatora bazy pomiarowej w rysunku oprogramowanie generuje etykietę zawierającą identyfikator bazy pomiarowej zamknięty w prostokącie. Identyfikator bazy pomiarowej pojawia się we wszystkich ramkach sterowania funkcjami, które używają bazy pomiarowej jako odniesienia. Linia wiodąca łączy etykietę z bazą pomiarową na rysunku. Linia wiodąca może zawierać wypełniony lub pusty trójkąt. Położenie trójkąta wskazuje odpowiednią bazę pomiarową.
Symbole identyfikatora bazy pomiarowej można dołączyć do następujących elementów:
- Powierzchnia lub jedna linia pomocnicza powierzchni
- Widoczne linie, takie jak pomocnicze linie wymiaru, wymiary lub osie
- Otwór, linia wiodąca wskazująca na otwór lub ramka sterowania funkcjami
