Zastąpione wymiary

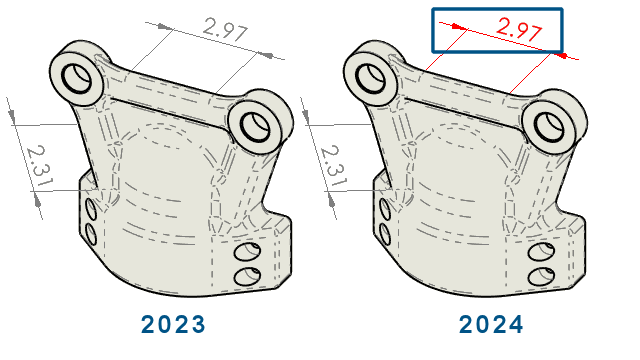

Istnieje możliwość wyboru automatycznej zmiany koloru zastąpionych wymiarów.

Wcześniej, aby zobaczyć zastąpienie, trzeba było kliknąć każdy wymiar i wyświetlić jego właściwości.

Można:
  • Automatycznie zmienić kolor zastąpionych wymiarów.

    Aby określić kolor krawędzi, należy kliknąć Narzędzia > Opcje > Opcje systemu > Kolory . W sekcji Ustawienia schematu kolorów edytować kolor dla Rysunków, zastąpionych wymiarów.

    Aby wyświetlić kolor, należy kliknąć kolejno Narzędzia > Opcje > Właściwości dokumentu > Wymiary i wybrać opcję Podświetl zastąpione wymiary innym kolorem.

  • Przywrócić zastąpione wartości wymiarów do ich oryginalnych wartości.

    Kliknąć prawym przyciskiem myszy zastąpiony wymiar i wybrać opcję Przywróć oryginalną wartość.
