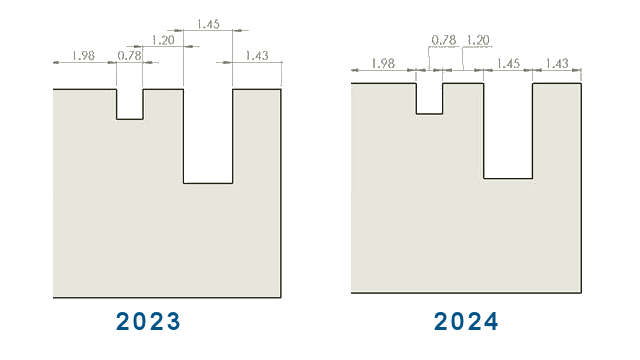

Istnieje możliwość zapewnienia, aby wymiary łańcucha pozostały współliniowe nawet w ograniczonej przestrzeni.
Gdy tekst wymiaru i groty strzałek nakładają się na siebie, można wybrać opcje najlepszego dopasowania.
Aby zachować współliniowość wymiarów łańcucha, gdy teksty wymiarów nakładają się na siebie, należy:
- Kliknąć kolejno .
- W sekcji Opcje współliniowości wybrać opcję Automatycznie przesuń tekst, gdy miejsce jest ograniczone.
Dla standardów ISO i ANSI ta opcja jest wybrana domyślnie.
Aby zachować współliniowość wymiarów łańcucha, gdy groty strzałek nakładają się na siebie, należy:
- Kliknąć kolejno .
- W sekcji Opcje współliniowości wybrać opcję Gdy grot strzałki zachodzi na podstawiony grot strzałki, automatycznie zakończ przez: i określić opcję:
- Punkty. Zastępuje groty strzałek punktami.
- Kreski ukośne. Zastępuje groty strzałek kreskami ukośnymi.
Dla standardu ISO ta opcja jest wybrana domyślnie.
