Zapisywanie dokumentów SOLIDWORKS w postaci poprzednich wersji

Począwszy od wersji SOLIDWORKS 2024, można zapisywać części, złożenia i rysunki SOLIDWORKS utworzone lub zapisane w najnowszej wersji SOLIDWORKS jako w pełni funkcjonalne dokumenty z poprzedniej wersji SOLIDWORKS. Można zapisać dokumenty wstecz do dwóch wcześniejszych wersji. Pack and Go również obsługuje tę funkcję.

Pliki SOLIDWORKS 2024 można zapisać w wersji SOLIDWORKS 2023 lub SOLIDWORKS 2022. Ta zgodność z poprzednimi wersjami umożliwia udostępnianie plików innym użytkownikom korzystającym z jednej z dwóch poprzednich wersji SOLIDWORKS. Nie można rozszerzyć zgodności z poprzednimi wersjami poza te dwie wersje.
Aby uzyskać dostęp do tej funkcji, użytkownicy SOLIDWORKS muszą mieć aktywną licencję subskrypcyjną. Użytkownicy 3DEXPERIENCE są domyślnie aktywnymi subskrybentami.

Przepływ pracy

W tym procesie należy ręcznie wyeliminować niezgodne elementy. Niezgodne elementy, opisane w poniższej tabeli, są elementami, które nie istnieją lub nie są obsługiwane w wybranej poprzedniej wersji.

Zalecenie: Rozwiązanie kwestii niezgodnych elementów może znacząco zmienić model. Przed zapisaniem go w poprzedniej wersji należy zapisać kopię bieżącego modelu i skorygować niezgodne elementy w tej kopii.

W celu zapisania dokumentu SOLIDWORKS w poprzedniej wersji należy:

  1. Otworzyć lub zapisać dokument SOLIDWORKS w najnowszej wersji SOLIDWORKS.

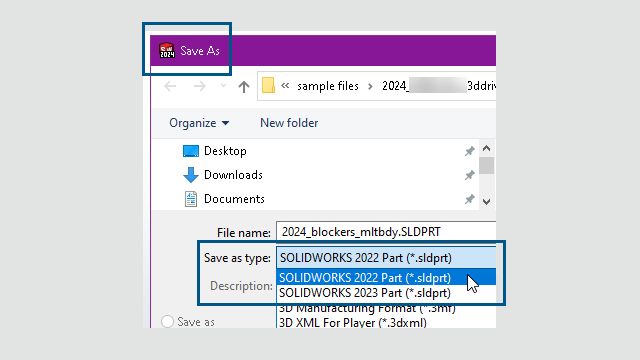

  2. Kliknąć Plik > Zapisz jako.
  3. W oknie dialogowym w polu Zapisz jako typ wybrać poprzednią wersję, w której ma zostać zapisany dokument, i kliknąć Zapisz.

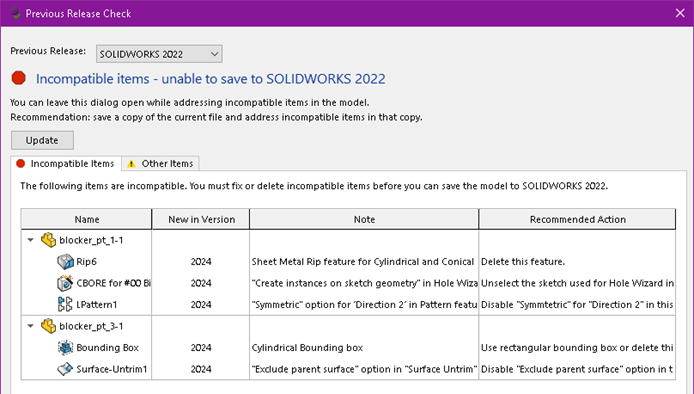

    Jeżeli w dokumencie występują Niezgodne elementy lub Inne elementy, jak opisano poniżej, pojawi się okno dialogowe Sprawdzanie poprzedniej wersji. W przeciwnym razie oprogramowanie zapisze dokument w poprzedniej wersji.

    Aby otworzyć to okno dialogowe w dowolnym momencie, należy kliknąć Narzędzia > Ocena > Sprawdzenie poprzedniej wersji .
    Wypust Opis
    Niezgodne elementy Wyszczególnia elementy, które należy usunąć ręcznie przed zapisaniem pliku w poprzedniej wersji SOLIDWORKS. Usunięcie lub edycja niezgodnych elementów może zmienić właściwości masy, rozmiar, kształt lub spowodować modyfikację zachowania modelu.

    W niektórych przypadkach należy usunąć niezgodny element. W innych przypadkach zmiana opcji funkcji może rozwiązać problem niezgodnego elementu. Lista niezgodnych elementów jest podana w kolejności, w jakiej pojawiają się one w drzewie operacji FeatureManager.
    Inne elementy Zawiera listę elementów, które oprogramowanie automatycznie usunie podczas procesu zapisywania. Są to elementy, które nie mają wpływu na przebudowę, właściwości masy lub topologię dokumentu, takie jak elementy wyświetlane: adnotacje lub informacje na rysunkach.
    Jeżeli dokument zawiera tylko Inne elementy i nie zawiera Niezgodnych elementów, na karcie Inne elementy należy kliknąć Kontynuuj zapisywanie, aby zapisać dokument w poprzedniej wersji.

    Po rozwiązaniu problemu wszystkich Niezgodnych elementów zostanie wyświetlony komunikat potwierdzający, że dokument jest w pełni zgodny z wybraną poprzednią wersją.

  4. Powtórzyć proces zapisywania, aby zapisać plik w poprzedniej wersji.
