Wyświetlanie dwóch jednostek wymiarów w symbolach tolerancji położenia i kształtu

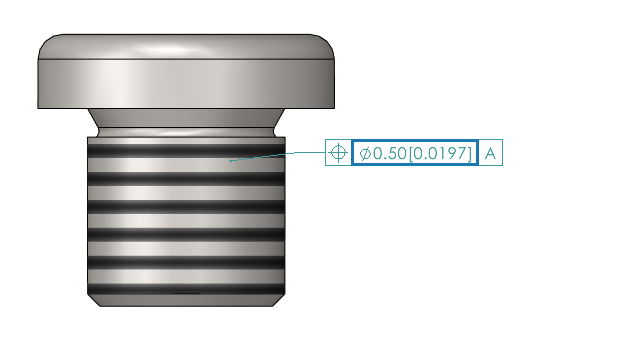

Podczas tworzenia symboli tolerancji położenia i kształtu można wyświetlać dwie jednostki wymiarów, które pokazują dwa zestawy wartości, np. cale i milimetry, w obrębie jednego wymiaru.

Aby wyświetlić podwójne wymiary w symbolach tolerancji położenia i kształtu, należy:
  1. W części lub rysunku kliknąć opcję Tolerancja położenia i kształtu (pasek narzędzi MBD Dimension).
  2. Kliknąć w obszarze graficznym, aby umieścić symbol.
  3. Wybrać Zakres w oknie dialogowym Tolerancja i menedżer właściwości PropertyManager Tolerancja położenia i kształtu oraz wybrać opcję Wyświetl wymiary w dwóch jednostkach.
