Narożniki można wykańczać ręcznie lub automatycznie.

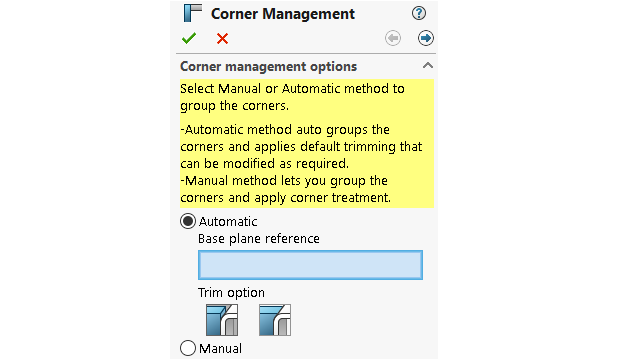

Aby otworzyć menedżera właściwości PropertyManager Zarządzanie narożnikami, należy:
- Otworzyć część i kliknąć kolejno .
- Utworzyć człony pierwszorzędne i wyjść z trybu systemu struktury.
- Określić opcję w menedżerze właściwości PropertyManager:
- Automatyczny. Grupuje podobne narożniki i stosuje wykończenie narożnika.
- Ręczne. Pozwala grupować podobne narożniki i zastosować wykończenie narożnika.
- Wybrać opcję Automatycznie.
SOLIDWORKS wybiera płaszczyznę, która określa kolejność przycinania członów. W razie potrzeby można modyfikować odniesienie płaszczyzny bazowej, grupy i wykończenie narożników.
- Określić Opcję przycięcia.
- Kliknąć Dalej
, aby kontynuować wykańczanie narożnika.
