Menedżer właściwości PropertyManager Odgięcie krawędzi

Aby wyświetlić menedżer właściwości PropertyManager, należy:

W części arkusza blachy kliknąć Odgięcie krawędzi (pasek narzędzi Arkusz blachy).

Niektóre pola, które przyjmują numeryczne dane wejściowe, umożliwiają tworzenie równań poprzez wprowadzenie = (znaku równości) i wybranie z rozwijanej listy zmiennych globalnych, funkcji oraz właściwości pliku. Zobacz temat Bezpośrednie wprowadzanie równań.

Parametry odgięcia

Krawędź Należy wybrać krawędzie w obszarze graficznym.
Aby scalić obiekty w wieloobiektowej części arkusza blachy, należy wybrać tylko jedną krawędź.
  Profil odgięcia krawędzi Edytować szkic profilu.
  Użyj domyślnego promienia Wybrać lub usunąć zaznaczenie.
  Użyj tabeli grubości (Dostępne tylko, jeżeli dla części wybrana została tabela grubości arkusza blachy) Wybrać lub usunąć zaznaczenie.
Promień zgięcia Ustawić wartość kiedy usunięte jest zaznaczenie opcji Użyj domyślnego promienia i Użyj tabeli grubości.
Odległość przerwy Należy ustawić wartość.

Kąt

Kąt kołnierza Należy ustawić wartość. Kąt jest zablokowany, jeżeli wybierzemy Do krawędzi i scalaj dla Długości odgięcia, aby scalić dwa obiekty w części wieloobiektowej. Należy kliknąć , aby odblokować kąt i zmienić go.
Wybierz ścianę Należy wybrać ścianę, aby ustawić relację równoległą lub prostopadłą dla Kąt odgięcia.
  Prostopadle do ściany Ustawia krawędź odgięcia prostopadle do ściany w Wybierz ścianę.
  Równolegle do ściany Ustawia krawędź odgięcia równolegle do ściany w Wybierz ścianę.

Długość odgięcia

Długość statusu końca Wybierz jedną z następujących opcji:

Na odległość

Tworzy odgięcie krawędzi w oparciu o określoną Długość i Kierunek.

  • Długość.
  • Odwróć kierunek . Zmienia kierunek odgięcia krawędzi.

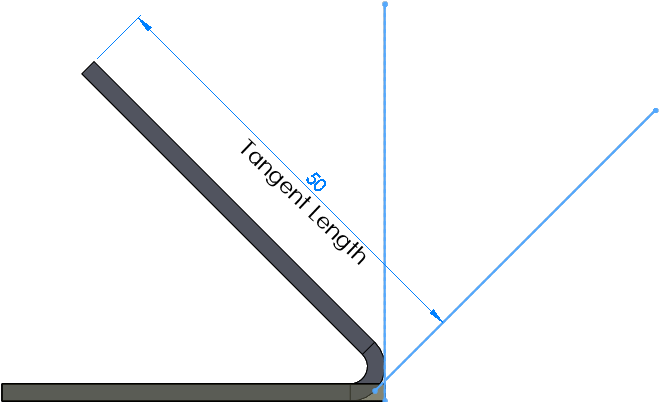

  • Zewnętrzny wirtualny punkt przecięcia , Wewnętrzny wirtualny punkt przecięcia , Styczne zgięcie . Określa pochodzenie pomiaru. Wirtualny punkt przecięcia tworzy punkt szkicu w wirtualnym punkcie przecięcia dwóch elementów szkicu (patrz Tworzenie wirtualnych punktów przecięcia). Opcja Styczne zgięcie jest prawidłowa dla zgięć przekraczających 90º i pozwala na zastosowanie długości stycznej odgięcia jako podstawy do obliczenia długości. Długość styczną można wpisać bez korzystania z dodatkowych obliczeń.

Do wierzchołka

Tworzy odgięcie krawędzi do Wierzchołka wybranego w obszarze graficznym. Odgięcie krawędziowe można utworzyć prostopadle do płaszczyzny odgięcia lub równolegle do bazy odgięcia.

Normalnie do płaszczyzny odgięcia

Wybrany wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego.

Równolegle do odgięcia bazowego

Wybrany wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego.

Normalnie do płaszczyzny odgięcia. Czerwony wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.)
Równolegle do bazy odgięcia. Czerwony wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.)

Do krawędzi i scalaj

W części wieloobiektowej scala wybraną krawędź z równoległą krawędzią w innym obiekcie. Należy wybrać krawędź odniesienia na drugim obiekcie.

Zewnętrzny wirtualny punkt przecięcia , Wewnętrzny wirtualny punkt przecięcia

Określa początek układu współrzędnych dla pomiaru.

Wybierz krawędź odniesienia dla do krawędzi

Odgięcie o wielu długościach Tworzy odgięcia o różnych długościach.
Długość można określić w menedżerze właściwości PropertyManager lub w obszarze graficznym.

Pozycja odgięcia

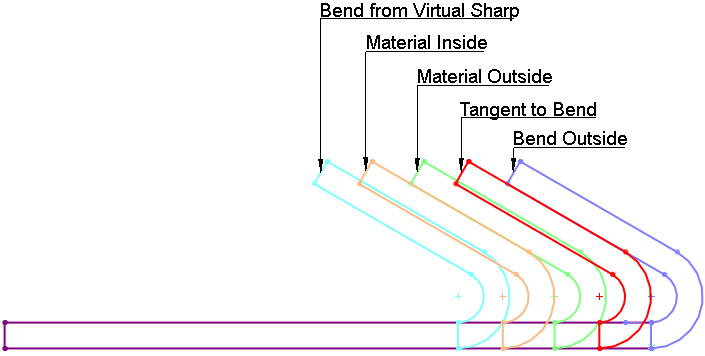

  Pozycja zgięcia Wybierz jedną z następujących opcji:

Materiał wewnątrz

Materiał na zewnątrz

Zgięcie na zewnątrz

Zgięcie od wirtualnego punktu przecięcia

Styczne do zgięcia

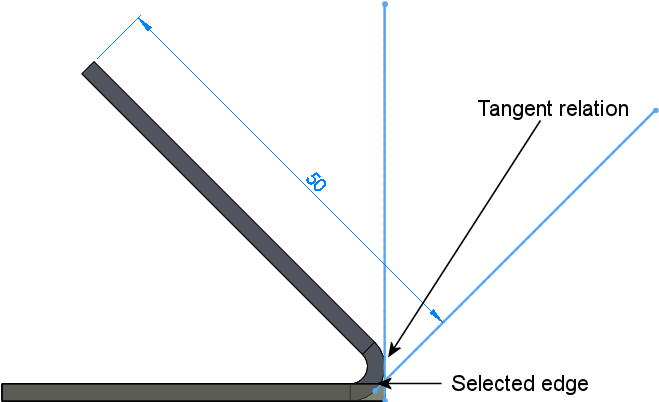

Opcja prawidłowa dla wszystkich opcji długości odgięcia i zgięć, które przekraczają 90º. Pozycja odgięcia będzie zawsze styczna do bocznej ściany przyłączonej do wybranej krawędzi, a w odgięciu zawsze będzie utrzymywana dokładna długość.

  Przytnij boczne zgięcia Usuwa nadmiar materiału sąsiadujących zgięć. Dodatkowy materiał pojawia się, gdy jedno ze zgięć odgięcia dookolnego dotyka istniejącego zgięcia. Cięcie, które przycina sąsiednie zgięcia, ma automatyczny rozmiar i nie może być edytowane.
Oto podgląd operacji odgięcie krawędzi. Obszar zgięcia niebieskiego podglądu dotyka zgięcia odgięcia bazowego w kształcie litery L.
Kiedy opcja Przytnij boczne zgięcia jest odznaczona. Kiedy opcja Przytnij boczne zgięcia jest wybrana.
  Odsunięcie Należy wybrać, aby odsunąć odgięcie od obiektu arkusza blachy.
  Odsunięcie statusu końca Wybrać element dla Odsunięcie statusu końca .
Odwróć kierunek Zmienić kierunek odsunięcia.
Odległość odsunięcia Należy ustawić wartość.

Dostosowany naddatek materiału

Należy wybrać, aby ustawić Typ naddatku materiału i wartość dla naddatku materiału.

Dostosowany typ podcięcia

Należy wybrać Dostosowany typ podcięcia , a następnie wybrać typ podcięcia.

Jeśli Typem podcięcia jest:
  • Prostokąt lub Zaokrąglony prostokąt i wybierzemy Użyj proporcji podcięcia, należy ustawić wartość dla Proporcji.
  • Prostokąt lub Zaokrąglony prostokąt i wyczyszczone zostanie pole Użyj proporcji podcięcia, należy ustawić wartości dla Szerokość podcięcia i Głębokość podcięcia .
  • Rozerwanie, należy wybrać Rozcięcie lub Wydłuż .
