Można określić ustawienia projektowania dla wymiarów sfazowania na poziomie dokumentu. Dostępne dla wszystkich typów dokumentów.
Aby otworzyć tę stronę, należy:
Otworzyć rysunek i kliknąć Opcje
(pasek narzędzi Standard), wybrać Właściwości dokumentu, a następnie wybrać .
Ogólny standard projektowania
Standard wymiaru sfazowania
|
Standard wymiaru sfazowania
|
Wybrać standard: -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Styl linii wiodącej/linii wymiaru
 |
Należy wybrać: styl. |
 Styl linii wiodącejGrubość linii wiodącej |
Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość. |
Tekst
| Czcionka |
Kliknąć, aby zmodyfikować czcionkę.
|
|
Pozioma wyrównanie tekstu |
Lewa strona
Środek
Prawa strona
|
| Pionowa wyrównanie tekstu |
Góra
Środek
Dół
|
Format tekstu sfazowania
|
1 X 1
|
Odległość i odległość |
 |
|
1 X 45°
|
Odległość i kąt |
 |
|
45° X 1
|
Kąt i odległość |
 |
|
C1
|
Odległość sfazowania (tylko dla kątów 45 stopni) |
 |
|
Format "X"
|
Wybrać małą lub wielką literę x. |
|

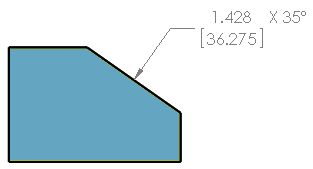

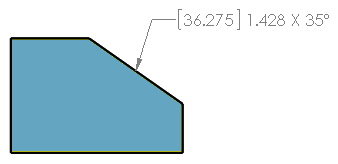

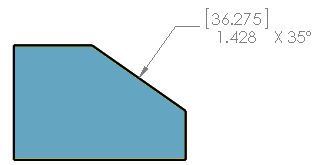

Wymiary w dwóch jednostkach
Dokładność podstawowa
Dokładność jednostek
|
Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości. |
 Dokładność tolerancji |
Wybrać liczbę cyfr po przecinku dziesiętnym dla tolerancji. |
Dokładność podwójna
| Dokładność jednostek |
Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości w jednostkach drugorzędnych. |
| Dokładność tolerancji |
Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości tolerancji w jednostkach drugorzędnych. |
Dokładność kątowa
| Dokładność jednostek
|
Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości. |
| Dokładność tolerancji |
Wybrać liczbę cyfr po przecinku dziesiętnym dla tolerancji.
|
Warstwa
| Warstwa |
Wybrać warstwę. Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
|
Aby zastosować te ustawienia warstwy, konieczne jest wybranie Według standardu jako Warstwa (pasek narzędzi Warstwa) w dokumencie widoku rysunku.
Pozycja tekstu
|
Tekst poziomy
|
|
|
|
Tekst poziomy, podkreślony
|
|
 |
|
Tekst pod kątem
|
|
 |
| Tekst pod kątem, podkreślony |
|
 |
| Tekst poziomy, wzdłuż przedłużenia linii modelu |
 |
 |
Opcje
|
Tolerancja
|
Kliknąć, aby ustawić tolerancję.
|
| Typ tolerancji |
Wybrać tolerancję:
- Brak
- Dwustronny
- Limit
- Symetrycznie
- MIN.
- MAKS.
- Dopasowanie
- Pasowanie z tolerancją
- Pasowanie (tylko tolerancja)
|
| Usuń jednostki o wartości zerowej dla ustawień stop./min i stop./min/s |
Wybrać, aby ukryć jednostki, które mają wartość zerową, na przykład, gdy opcja ta jest wybrana, 73º0'37" wyświetla jako 73°37".
|
