Początkowe zera |
Standardowe
|
Początkowe zera pojawiają się zgodnie z ogólnym standardem projektowania. |
Pokaż
|
Zera przed przecinkiem dziesiętnym są pokazywane. |
Usuń
|
Początkowe zera nie pojawią się. |
|
Końcowe zera |
Usuń tylko dla zera |
Końcowe zera są obcinane dla całych wartości metrycznych, zgodnie z normami ANSI i ISO. |
Taki sam jak w źródle |
Końcowe zera pojawiają się zgodnie z normą ASME Y14.5M-1994. |
Pokaż
|
Końcowe zera są wyświetlane zgodnie z ustawieniem miejsc dziesiętnych określonym w pozycji Jednostek. |
Usuń
|
Końcowe zera nie pojawią się. |
|
Połącz takie same metki
|
Należy wybrać, aby połączyć elementy o takich samych metkach w jednym wierszu.

|

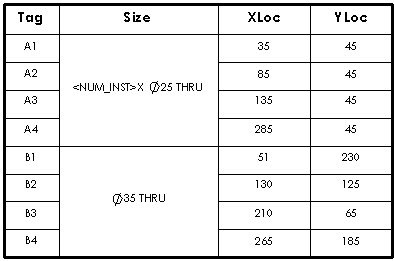

Połącz takie same rozmiary
|
Należy wybrać, aby scalić otwory o tym samym rozmiarze w kilku wierszach.

|
Pokaż ANSI cale literowe i numeryczne rozmiary wierteł
|
Wyświetla rozmiary otworów ANSI cale w tabelach otworów za pomocą liter i liczb. Otwory utworzone za pomocą narzędzia Kreator otworów są opisane takimi samymi rozmiarami jak w Specyfikacjach otworu.
|
Zastosowanie typu otworu
|
|
Bez stosowania typu otworu
|
|
Pokaż środki otworów
|
Wybrać, aby pokazać środki otworów.

|
Automatyczna aktualizacja tabeli otworów
|
Wybrać, aby aktualizować tabelę otworów gdy nastąpi dodanie lub usunięcie komponentów w skojarzonym złożeniu. |
Użyj ponownie usuniętych metek
|
Wybrać, aby użyć usuniętych metek. |

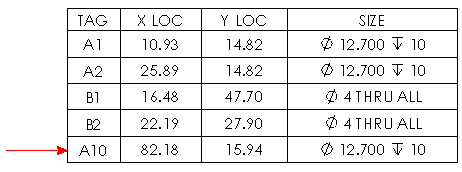

Dodaj nowy wiersz na końcu tabeli
|
Wybrać, aby dodać nowy wiersz na dole tabeli.

|
