Przykład: Wiązania sprzeczne

W niektórych sytuacjach wiązania nie mogą zostać utworzone, ponieważ komponenty są powiązane w sposób, który uniemożliwia im przemieszczenie się w celu realizacji wiązania. Komponenty mogą być unieruchomione lub być w wiązaniu z innymi komponentami.

Przykład

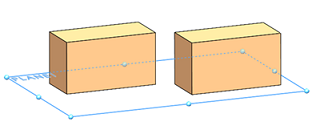

Dolne ściany tych dwóch bloków są w wiązaniu z tą samą płaszczyzną:

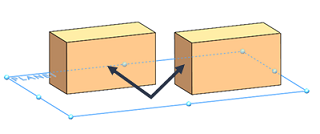

W przypadku dodania wiązania wspólnego między bokiem jednego i bokiem drugiego bloku:

Bloki przesuwają się do wiązania:

Jeżeli dodamy wiązanie wspólne pomiędzy dołem jednego i górą drugiego bloku, to wystąpi błąd. Pierwszy blok nie może być jednocześnie w wiązaniu z płaszczyzną i z górą drugiego bloku, ponieważ dół drugiego bloku jest w wiązaniu z tą płaszczyzną.

Jak pomaga MateXpert

W niniejszym przykładzie, kliknięcie Diagnozuj w MateXpert Wiązań wywoła listę, na której znajdują się trzy wiązania sprzeczne. Wiązaniami tymi są dwa Wiązania wspólne z płaszczyzną oraz Wiązanie wspólne dolnej i górnej ściany.

Po kliknięciu problematycznego wiązania, MateXpert informuje użytkownika że powiązane ściany nie są wspólne oraz jak daleko od siebie się znajdują.

W jaki sposób można rozwiązać ten problem

Należy usunąć, wygasić lub poddać edycji jedno z wiązań sprzecznych.

Można użyć objaśnień wiązań i opcji Przeglądaj błędy wiązań, aby uzyskać pomoc w identyfikowaniu i rozwiązywaniu problemów z wiązaniami.
