Zaczep i szczelina

Operacja Zaczep i szczelina tworzy zaczepy na jednym obiekcie i szczeliny (otwory) na innym, umożliwiając sprzęgnięcie dwóch obiektów. Można określić wygląd zaczepów i szczelin oraz sposób, w jaki są one rozłożone wzdłuż wybranych elementów.

Zaczepy i szczeliny ułatwiają zespawanie części i zminimalizują wymagania związane z budową skomplikowanych umocowań dzięki zablokowaniu kilku części arkusza blachy. Operacja ta jest dostępna we wszystkich częściach. Można jej użyć w odniesieniu do obiektów pojedynczych, wielokrotnych i części w kontekście złożenia.

Po wybraniu krawędzi zaczepu w części arkusza blachy SOLIDWORKS automatycznie wybiera ścianę szczeliny, która jest prostopadła do krawędzi, aby usprawnić proces. Dla części innych niż arkusze blachy należy wybrać pasującą ścianę dla szczelin. Krawędzie muszą być liniowe, ściany mogą być planarne lub cylindryczne, ale krawędzie i ściany nie muszą się dotykać. Jeżeli ściany są cylindryczne, może być tylko jeden obiekt. Nie jest obsługiwanych wiele obiektów.

Jeżeli istnieją nieprzecinające się obszary dwóch obiektów, operacja Zaczep i szczelina ma zastosowanie tylko do przecinających się obszarów.

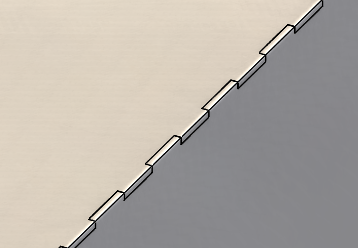

Operacja Zaczep i szczelina Obraz powiększony
