Ustawianie specyfikacji elementu dla zaawansowanych otworów

Aby ustawić specyfikacje elementu:

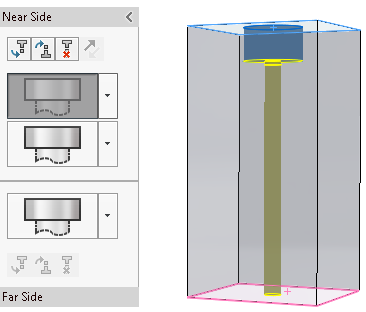

  1. W wysunięciu Strona zewnętrzna w menedżerze właściwości Property Manager Zaawansowany otwór wybrać górny element, aby go uaktywnić. Chcemy zachować Pogłębienie walcowe jako typ otworu, ale zmodyfikować niektóre ustawienia.
  2. W obszarze Specyfikacja elementu:
    1. W pozycji Typ wybrać Wkręt z łbem walcowym z gniazdem.
    2. W pozycji Rozmiar wybrać 1/4.
      Tymczasowy podgląd elementu zewnętrznego zostanie zaktualizowany.

  3. W wysunięciu kliknąć dla drugiego elementu zewnętrznego, a następnie kliknąć Proste .
    Chcemy zmodyfikować specyfikacje dla tego elementu.
  4. W obszarze Specyfikacja elementu:
    1. W pozycji Typ wybrać Prześwity śrub.
    2. W pozycji Rozmiar wybrać 1/4.
    3. Dla opcji Dostosowane dopasowanie rozmiaru ustawić Status końca na Na odległość, a Głębokość na 1.

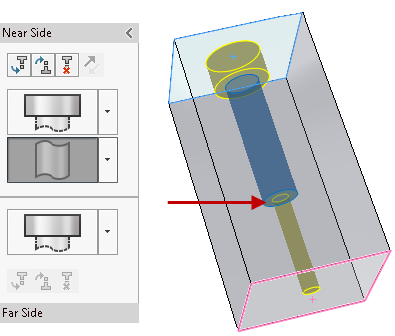

      Podgląd zostanie zaktualizowany o zmodyfikowany rozmiar i głębokość dla elementu Proste.

      W wysunięciach można przeciągnąć elementy, aby zmienić ich pozycję. Jeśli operacja przeciągania spowoduje niepowodzenie dla jakiegoś elementu, element ten zostanie podświetlony. Umieścić wskaźnik myszy nad elementem w celu wyświetlenia komunikatu o błędzie.

      Element wewnętrzny jest ustawiony jako Pogłębienie walcowe. Chcemy go zmienić na element gwintu walcowego.

  5. W wysunięciu wewnętrznym kliknąć dla elementu wewnętrznego, a następnie kliknąć Gwint .
  6. W obszarze Specyfikacja elementu:
    1. W pozycji Typ wybrać Otwór gwintowany.
    2. W pozycji Rozmiar wybrać 1/4-20.

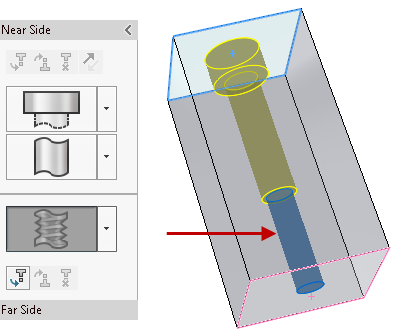

      Element Strona wewnętrzna zostanie zaktualizowany do środkowego elementu Strony zewnętrznej ze względu na status zakończenia Do następnego elementu.

      Zaawansowane operacje otworów można zapisać jako ulubione w celu późniejszego użycia. W menedżerze właściwości PropertyManager, na karcie Typ, można w obszarze Ulubione dodać, zaktualizować, usunąć, zapisać bądź załadować ulubiony zaawansowany otwór.

      Następnie należy dostosować wysunięcia, patrz Dostosowywanie objaśnień zaawansowanych otworów.
