Dzielenie części arkusza blachy

Wieloobiektową część arkusza blachy można utworzyć przy użyciu dowolnego polecenia, które tworzy wiele obiektów z jednego obiektu.

Aby podzielić część arkusza blachy na wiele obiektów, należy użyć następujących poleceń na pasku narzędzi Operacje:

  • Wyciągnięcie wycięcia
  • Wycięcie przez obrót
  • Wycięcie przez wyciągnięcia po ścieżce
  • Wycięcie przez wyciągnięcie po profilach
  • Wycięcie według granicy
  • Podziel

Ten temat opisuje użycie polecenia Podziel.

Aby podzielić część arkusza blachy przy użyciu polecenia Podziel, należy:

  1. Otworzyć część, która ma być podzielona.
  2. Utworzyć szkic, który zostanie użyty do podzielenia części.
  3. Wybrać Podziel (pasek narzędzi Operacje).
  4. W menedżerze właściwości PropertyManager, w części Narzędzia przycięcia, wybrać szkic.
  5. Kliknąć Tnij część.
  6. W obszarze Powstałe obiekty, w pozycji , określić obiekty dla operacji podziału.
  7. Opcjonalnie, kliknąć objaśnienie <Brak> dla każdego obiektu i zapisać go przy użyciu okna dialogowego Zapisz jako.
    Nazwy pojawią się w menedżerze właściwości PropertyManager oraz w objaśnieniach w obszarze graficznym.
  8. Kliknąć .
    Część zawiera teraz wiele obiektów arkusza blachy.

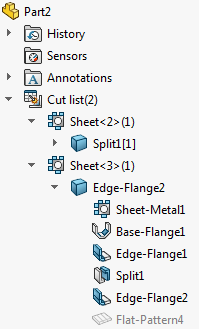

    W drzewie operacji FeatureManager, na liście elementów ciętych, obiekty są nazywane według operacji podziału.

    Po dodaniu operacji do obiektu, nazwa na liście elementów ciętych zmieni się na ostatnią dodaną operację. W tym przykładzie po dodaniu odgięcia krawędzi nazwa obiektu zmieni się z Podziel1[2] na Odgięcie krawędzi2.
