Chanfrar arestas de sólidos 3D

Use o comando ChanfrarArestas para criar arestas chanfradas em sólidos 3D. Você pode chanfrar arestas específicas ou todas as arestas de uma face específica.

Para chanfrar todas as arestas de uma ou de várias faces específicas, use um destes métodos:

• Especifique um ponto dentro de um limite de face
• Especifique uma aresta e uma face adjacente.

Você pode especificar as distâncias do chanfro da aresta até o chanfro. Os valores padrão são as distâncias usadas mais recentemente.

Para chanfrar arestas de sólidos 3D:

1. Clique em Sólidos > Edição de sólidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a opção Distância para definir a distância entre a aresta e o primeiro e o segundo chanfro.
3. Na área de gráficos, especifique a aresta que será chanfrada.
4. Se necessário, repita as etapas 2 e 3 para especificar arestas adicionais que serão chanfradas.

   Nota: As arestas devem estar no mesmo plano do mesmo sólido 3D.

5. Pressione Enter.

Para chanfrar todas as arestas de faces especificadas usando a opção Face:

1. Clique em Sólidos > Edição de sólidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a opção Distância para definir a distância entre a aresta e o primeiro e o segundo chanfro.
3. Especifique a opção Face.
4. Na área de gráficos, especifique as faces que serão chanfradas.

   O software chanfra todas as arestas das faces especificadas.

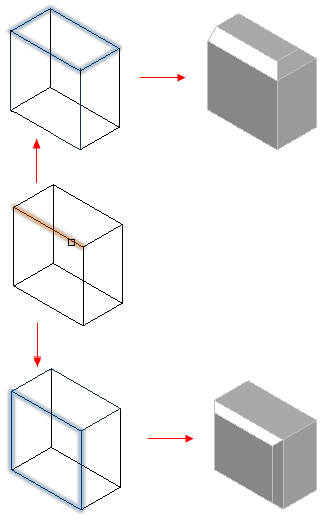

Para chanfrar todas as arestas de uma face usando a opção Loop:

1. Clique em Sólidos > Edição de sólidos > Chanfrar arestas (ou digite ChanfrarArestas).
2. Especifique a opção Loop.
3. Especifique a opção Distância para definir a distância entre a aresta e o primeiro e o segundo chanfro.
4. Na área de gráficos, especifique uma aresta da face.

   Uma face adjacente do sólido 3D é realçada.

5. Siga um destes procedimentos:
   • Especifique a opção Aceitar para confirmar a seleção da face atual e chanfrar suas arestas.
   • Especifique a Próxima face para chanfrar suas arestas.
6. Especifique a opção Aceitar para confirmar a seleção da face atual ou especifique a Próxima face.

   O software chanfra as arestas da face de acordo com a distância especificada.



Acesso

Comando: ChanfrarArestas

Menu: Sólidos > Edição de sólidos > Chanfrar arestas
