Uso de atividades
As atividades são associadas aos elementos e definem como as entidades da definição de CustomBlock mudam quando você manipula a referência de CustomBlock no desenho.
Ao adicionar uma atividade a uma definição de CustomBlock, você precisa especificar o seguinte:
- O elemento ao qual você deseja aplicar a atividade
Nota: Você pode aplicar atividades apenas a elementos. Você não pode aplicar atividades a entidades de CustomBlock. Os elementos que não têm atividades associadas têm este ícone
.
- Um ponto principal no elemento especificado
Um ponto principal permite manipular a referência de bloco.
- Um conjunto de seleção
Um conjunto de seleção consiste nas entidades que se movem ou mudam quando a atividade ocorre na referência de bloco.
As atividades exibem seu ícone mais este ícone de raio
.
Você pode aplicar várias atividades a um elemento. O software agrupa todas as atividades em uma barra de ferramentas de Atividade.
Passar o cursor do mouse sobre um ícone de atividade destaca o seguinte:
- O elemento relacionado
- O ponto de alça de elemento que permite executar a atividade
- A estrutura de alongamento (somente para atividades de alongamento). Em uma referência de bloco, mover o ponto da garra afeta apenas as entidades da estrutura de alongamento.
Além disso, clicar no ícone de atividade exibe o conjunto de seleção.
Nota: O ícone de atividade não aparece na referência de bloco.

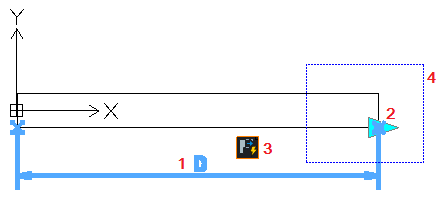

Exemplo:
Passar o mouse sobre uma atividade de Alongamento realça o seguinte:
 |
- Elemento linear
- Ponto de alça de elemento que permite a você executar a atividade
- Ícone de atividade (neste exemplo, Alongamento)
- Estrutura de alongamento
|
O software agrupa atividades de acordo com os elementos que podem usá-las.
Atividades do Editor de blocos e elementos associados:
| Atividade |
Transformação |
Elementos disponíveis |
| Mover |
Aplica a translação |
Ponto, Linear, Polar, XY |
| Escala |
Aplica o dimensionamento |
Linear, Polar, XY |
| Alongar |
Alonga entidades usando pontos de alongamento a partir da área especificada |
Ponto, Linear, Polar, XY |
| Alongamento polar |
Aplica o alongamento e a rotação |
Polar |
| Girar |
Aplica a rotação |
Rotação |
| Espelhar |
Aplica a transformação de espelho |
Espelhar |
| Padrão |
Cria entidades em todas as direções do elemento com o offset especificado. Para um elemento XY, o padrão usa as direções X e Y. |
Linear, Polar, XY |
| Tabela |
Aplica o valor definido a outros elementos |
Tabela |
