Configuração de opções adicionais para hachuras e preenchimentos gradientes

Ao definir os limites da hachura pela especificação de pontos internos, o comando detecta as entidades que formam o limite. Nesse caso, opções adicionais permitem controlar a detecção automática dos limites.

Você pode fazer o seguinte:

• Detectar ou ignorar limites fechados internos
• Manter ou excluir o contorno fechado inicial utilizado quando a hachura foi criada
• Criar hachura para limites com espaçamentos
• Especificar o conjunto de entidades a ser analisado para detecção de limite.

Opcionalmente, utilize as opções Origem e Transparência para exibir as entidades hachuradas de maneira melhor.

Para detectar ou ignorar limites fechados internos:

1. Clique em Localizar regiões internas para detectar limites fechados internos.
2. Clique em um estilo de Exibição de hachura.
   • Fora . cria padrões de hachura somente nas áreas externas.
   • Dentro/Fora . Cria padrões de hachura entre áreas alternadas, começando na área mais externa (padrão).
   • Ignorar . Ignora a estrutura interna e hachura toda a área. As linhas de hachura passam através de texto, atributos de bloco e sólidos 2D.

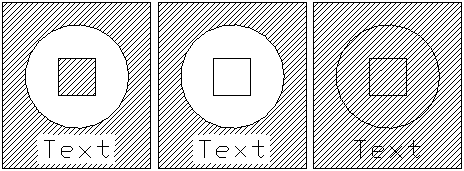

   O diagrama a seguir ilustra os estilos Dentro/Fora, Fora e Ignorar.



Para manter o limite utilizado quando a hachura foi criada:

Em Preservação de limite:

1. Clique em Manter limites para manter o contorno fechado inicial, normalmente excluído quando a hachura é criada.
2. Na lista Tipo, selecione se o contorno do limite deve ser criado como PoliLinha ou Região

Para criar a hachura para limites com espaçamentos:

  Nota: Se houver espaçamentos entre as entidades selecionadas para uma definição de limite, o comando não criará a hachura. Porém, é possível definir uma tolerância de espaçamento de maneira que o comando ignore os espaçamentos menores que o valor definido, considere o limite como fechado e crie a hachura.

• Especifique um Tamanho de espaçamento máximo. O comando irá ignorar os espaçamentos menores que o valor definido, considerar o limite como fechado e criar a hachura.

Para especificar o conjunto de entidades para detecção de limite:

• Em Grupo de limites, siga umas das seguintes opções:
  • Selecione View Tile ativo para criar um grupo de limites a partir de todas as entidades visíveis na viewport atual.
    - ou -
    1. Clique em para selecionar entidades para o limite.
    2. Na área de gráficos, especifique as entidades e pressione Enter.

Para definir a origem padrão da hachura:

• Selecione uma configuração de Origem padrão.
  • Usar atual. Usa o ponto de origem para a hachura especificada com o comando Hachura atual.
  • Usar origem. usa a origem de hachuras existentes.

Para definir a Camada de destino para hachuras e preenchimentos subsequentes:

• Na lista Layer, selecione o nome de uma layer para hachuras ou preenchimentos subsequentes, ou selecione <Ativo> para posicionar as hachuras ou o preenchimento na layer atualmente ativada.

  A configuração é válida para o desenho atual e armazenada no desenho. <Ativo> será o padrão para novos desenhos a menos que o arquivo de template do desenho defina um nome específico de Layer.

Para definir a cor da linha de hachura:

• Em LineColor , especifique a cor das linhas de acesso:
  • PorBloco. Usa a configuração atual da cor da linha de um bloco, se a cor da linha estiver contida nesse bloco.
  • PorLayer. Usa a configuração atual de cor de linha da layer.
  • Especificar cor. Permite especificar uma cor padrão ou personalizada para a linha de hachura.

Para definir o fundo padrão da hachura:

• Na Cor do plano de fundo, especifique a cor do plano de fundo de traçado. A opção Especificar cor permite especificar uma cor padrão ou personalizada para o plano de fundo de traçado.

Para especificar o nível de transparência da hachura ou do preenchimento:

• Em Transparência, especifique o nível de transparência da hachura ou do preenchimento:
  • Usar atual. Usa a configuração de transparência atual para novas entidades.
  • PorLayer. Usa a configuração de transparência de camada atual.
  • PorBloco. Usa a configuração de transparência atual de um bloco, se a hachura ou preenchimento estiver contido no bloco.
  • Especificar valor. Utiliza a configuração de transparência especificada por você por meio da inserção de um valor na caixa de texto ou pelo uso da barra deslizante. Especifique um valor entre 0 e 90%, sendo 0% nenhuma transparência (opaco).

Acesso

Comando: Hachura

Menu: Desenhar > Hachura
