Medir geometrias

Use o comando MedirGeometria para medir distâncias, raio, ângulos e áreas com um único comando.

O comando MedirGeometria fornece opções que executam os mesmos cálculos dos seguintes comandos:

  Se a distância que você deseja calcular tem pontos geometricamente significativos, por exemplo, pontos iniciais ou finais de uma entidade de desenho, use SnapsEntidade.

Para medir geometrias:

  1. Clique em Ferramentas > Consulta > Medir geometria (ou digite MedirGeometria).
  2. Especifique uma opção:
    • Distância. Mede a distância entre dois pontos especificados.
    • Raio. Mede o raio de um arco, círculo ou segmento de arco especificado de uma PoliLinha.
    • Ângulo. Mede o ângulo correspondente a um arco especificado ou dois segmentos de linha ou polilinha especificados. As medidas exibidas dependem da entidade especificada na área de gráficos.
    • Área. Calcula a área e o perímetro pela especificação de uma entidade de desenho ou de pontos que compreendam a área a ser medida da mesma forma que o comando ObterArea. As medidas resultantes também exibem o perímetro para áreas fechadas, o comprimento para contornos de PoliLinha aberta e a circunferência para círculos e elipses.

      Especifique uma opção:

      • Especificar pontos. Calcula a área e o perímetro definidos por pontos que compõem a área a ser medida. A área definida é realçada dinamicamente na área de gráficos conforme você especifica os pontos.

      • Especificar entidade. Calcula áreas geométricas regulares (como círculos, elipses, arcos ou contornos de PoliLinha). Se você especificar uma entidade que não está fechada, a área será computada como se estivesse fechada.
      • Adicionar. Ativa o modo Adicionar e calcula uma área total conforme você especifica áreas parciais especificando pontos ou usando a opção Especificar entidade. As medições de área e perímetro são exibidas.

        Exemplo: Adicione áreas de diferentes formas para determinar a área total.

      • Subtrair. Ativa o modo Subtrair e subtrai uma área especificada da área total. As medições de área e perímetro são exibidas.

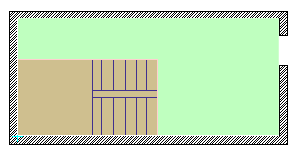

        Exemplo: Subtraia a área consumida pelas escadas da área da sala.

      Divida uma forma em formas regulares e use as opções Adicionar e Subtrair para calcular a área durante uma única operação.

Acesso

Comando: MedirGeometria

Menu: Ferramentas > Consulta > Medir geometria
