Guia Lista de Materiais - BOM Nomeada

Utilize a guia Lista de materiais para visualizar as BOMs nomeadas. As BOMs nomeadas podem ser salvas a partir de BOMs calculadas e do SOLIDWORKS.

Para exibir uma BOM calculada:

No seu vault de arquivos local, selecione uma montagem ou desenho do SOLIDWORKS. Na guia Lista de materiais, para BOM, selecione o ícone de uma BOM nomeada ou de uma BOM nomeada do SOLIDWORKS .

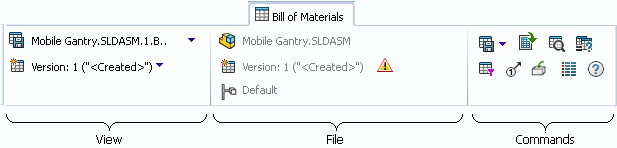

Exibir

Informações sobre a BOM nomeada.

Lista de materiais (BOM) O tipo de BOM. Selecione uma BOM nomeada ou uma BOM nomeada do SOLIDWORKS .
  Versão da BOM Versão da lista de materiais que está sendo exibida.

Arquivo

Informações sobre o arquivo associado à BOM nomeada.

Origem (Somente leitura) A montagem ou o desenho associado à BOM nomeada.
Versão da origem (somente leitura) A versão do arquivo associado.

Se o ícone Atualizar versão da origem no final do campo de texto aparecer como , haverá uma versão mais recente do arquivo de origem e você poderá atualizar os dados da BOM nomeada de acordo.

O ícone Atualizar versão da origem aparece como se uma BOM nomeada estiver associada com a versão substituída do arquivo de origem.

Se o ícone aparecer como , a BOM nomeada se baseará na versão mais recente do arquivo de origem.
Configuração (Somente leitura) A configuração do arquivo associado.

Comandos

Flyout Salvar Selecione Salvar para salvar a BOM, ou Salvar como para salvar uma nova BOM nomeada.
Abrir como arquivo CSV Abre a BOM no Excel como um arquivo delimitado por vírgulas.
Alternar vista Alterna entre as vistas de Lista de materiais e de Arquivo.
Pesquisar Pesquisa uma string de texto na BOM.
Comparar Altera o layout da guia Lista de materiais para que você possa selecionar uma segunda BOM para comparar.
Filtrar Abre a caixa de diálogo Filtro, onde você pode especificar o conteúdo da BOM a ser exibido.
Números de posição Abre a caixa de diálogo Números de posição.
Números de posição não podem ser adicionados a BOMs nomeadas do SOLIDWORKS.
Check-out
Check-in
Ajuda

Propriedades da tabela BOM

As BOMs nomeadas têm a mesma configuração de colunas das BOMs das quais derivam. Estas são as colunas da BOM predeterminadas. É possível que o administrador tenha configurado um template de BOM com uma exibição de coluna diferente.

Nome do arquivo O nome do arquivo do componente da montagem.
Configuração O nome de uma configuração na montagem.
Nº da peça O número da peça definida no componente.
Qtd A quantidade do componente nesta configuração.
destino O estado do arquivo do componente no SOLIDWORKS PDM.
Descrição A descrição do componente para o arquivo.
Revisão O número da revisão do arquivo do componente no SOLIDWORKS PDM.

Menus de atalho

Os menus de atalho na tabela BOM facilitam a edição de BOMs nomeadas.

Clique com o botão direito em um cabeçalho de coluna para acessar os comandos que podem ser usados para modificar o layout de coluna.

Inserir Permite que você insira colunas, escolhendo Coluna direita ou Coluna esquerda.
Ocultar coluna Oculta a coluna selecionada.
Exibir coluna oculta Lista as colunas ocultas e reexibe a coluna selecionada.
Exibir todos Reexibe todas as colunas ocultas.
Atualizar coluna Exibe a caixa de diálogo Update BOM (Atualizar BOM), que permite modificar o nome, o alinhamento e a largura predeterminada da coluna selecionada.
Excluir coluna Exclui uma coluna que foi adicionada à BOM.

As colunas adicionadas são identificadas por .

Clique com o botão direito na lista de BOMs para selecionar um arquivo e exibir os comandos a seguir.

Navegar até em uma nova janela Abre uma nova janela do Explorer com o arquivo selecionado como o arquivo escolhido no painel superior da nova janela.
Navegar até Altera o foco na seção superior do painel direito para o arquivo selecionado. Se o arquivo selecionado for um desenho ou uma montagem, a BOM do arquivo será exibida.
Inserir Insere linhas em branco na BOM:
  • Linha acima insere uma linha acima da linha selecionada, no mesmo nível na hierarquia.
  • Linha abaixo insere uma linha abaixo da linha selecionada, no mesmo nível na hierarquia.
  • Linha filha insere uma linha abaixo da linha selecionada, como uma filha da linha selecionada.
Cópia Copia a linha selecionada.
Colar Se você copiar uma linha, cole-a no local do cursor.
Excluir Exclui a linha selecionada.

Disponível apenas para as linhas adicionadas.

Ocultar linha Oculta a linha selecionada.
Reexibir linha Lista as linhas ocultas e reexibe a linha selecionada.
Exibir todos Reexibe todas as linhas ocultas.
Para a BOM nomeada com check-in, você pode ter outros comandos de arquivo que são baseados em suas permissões e na personalização do seu menu de atalho.
Alterar tamanho de visualização em miniatura Altera o tamanho das visualizações em miniatura para Pequena, Média ou Grande. Por padrão, Médio está selecionado.
Quando você seleciona o tamanho em uma tabela, SOLIDWORKS PDM define o mesmo tamanho em tabelas e guias aplicáveis. A visualização de miniatura de arquivos que não são do SOLIDWORKS pode não ser clara quando você seleciona Média ou Grande.
