Guia Lista de Materiais - BOM do SOLIDWORKS

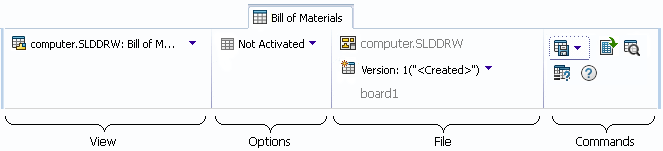

Use a guia Lista de materiais para ver uma tabela de BOM de montagens ou desenhos do SOLIDWORKS.

Para exibir uma BOM do SOLIDWORKS:

Selecione uma montagem ou um desenho do SOLIDWORKS que contém uma BOM. Na guia Lista de materiais, para BOM, selecione uma BOM com o ícone .

Exibir

Flyout Lista de materiais (BOM) Os tipos de BOM disponíveis para esta montagem ou desenho.

Opções

Ativação Selecione para tornar visível a BOM na vista Lista de materiais.

Arquivo

Arquivo de origem (somente para leitura) O nome do arquivo da montagem ou desenho.
versão do arquivo Permite selecionar a versão do arquivo de origem para a qual a BOM deve ser exibida.
Configuração (somente leitura) A configuração da BOM.

Comandos

Flyout Salvar Selecione Salvar para salvar a lista de materiais do SOLIDWORKS ou Salvar como para salvar a lista de materiais para uma BOM nomeada.
Abrir como arquivo CSV Abre a BOM no Excel como um arquivo delimitado por vírgulas.
Pesquisar Pesquisa uma string de texto na BOM.
Comparar BOMs Altera o layout da guia Lista de materiais para que você possa selecionar uma segunda BOM para comparar.
Ajuda Acessa a Ajuda sensível ao contexto.

Propriedades da tabela de BOM

Uma BOM do SOLIDWORKS tem as colunas e a formatação da BOM na montagem ou no desenho do SOLIDWORKS.

Menu de atalho

Clique com o botão direito na lista de BOM para selecionar um arquivo e exibir os seguintes comandos:

Navegar até em uma nova janela Abre uma nova janela do Explorer com o arquivo que você seleciona no painel superior da nova janela.
Navegar até Altera o foco na seção superior do painel direito para o arquivo selecionado. Se o arquivo selecionado for um desenho ou uma montagem, a BOM do arquivo será exibida.
Você pode ter outros comandos de arquivo que são baseados em suas permissões e na personalização do seu menu de atalho.
Alterar tamanho de visualização em miniatura Altera o tamanho das visualizações em miniatura para Pequena, Média ou Grande. Por padrão, Médio está selecionado.
Quando você seleciona o tamanho em uma tabela, SOLIDWORKS PDM define o mesmo tamanho em tabelas e guias aplicáveis. A visualização de miniatura de arquivos que não são do SOLIDWORKS pode não ser clara quando você seleciona Média ou Grande.
