Vista do Treehouse nas guias Contém e Local de uso (somente para SOLIDWORKS PDM Professional)

Você pode usar a vista do Treehouse nas guias Contém e Local de uso para ver as referências do arquivo selecionado. Exibe relacionamentos pai-filho em um formato de árvore gráfica.

Barra de ferramentas

Versão A versão de arquivo para a qual são exibidas referências.

O padrão é a versão mais recente.

Expanda o controle para selecionar uma versão de arquivo diferente.

indica uma revisão.

indica a versão original.
Configuração A configuração para a qual são exibidas referências.

O padrão é a configuração ativa.

Expanda o controle para selecionar a configuração para a qual serão listadas referências.

Se você selecionar Não exibir configurações, todos os arquivos referidos por qualquer configuração serão exibidos.
Níveis Exibe referências de arquivos para toda a hierarquia de arquivos (Exibir todos os níveis) ou apenas o nível superior da hierarquia de arquivos (Somente nível superior).

A opção é definida como a opção usada mais recentemente.

Você pode expandir ou recolher a hierarquia usando os controles e da coluna Nome do arquivo.
Versão de referência
Disponível somente na guia Local de uso
 Exibe a versão mais recente anexada dos arquivos pai ou todas as versões de referência dos arquivos pai.
Exportar Lista todos os arquivos da estrutura em árvore no Microsoft Excel.
Se você não tiver o Microsoft Excel instalado, a lista será exportada como um arquivo <filepath>.csv.
Exportar com miniaturas Lista todos os arquivos juntamente com miniaturas no Microsoft Excel.
Imprimir > Imprimir tudo Imprime a estrutura de árvore completa.
Imprimir > Exibição de impressão para imprimir uma parte específica de uma extensão. Imprime a parte das extensões que são exibidas. Usar Zoom na área
Imprimir > Visualizar impressão Exibe uma visualização da seleção de impressão atual. A visualização é baseada no tamanho, escala e orientação do papel.
Exibição em tabela Exibe arquivos com suas referências em um formato tabular.
Visualização do Treehouse Imprime a parte dos arquivos extentsDisplays com suas referências em um formato de árvore hierárquica.

Ferramentas do Treehouse

Se você não tiver direitos para um arquivo, não poderá exibir informações desse arquivo. A mensagem de aviso Sem direitos para obter a versão mais recente ou a anexada é exibida.
Zoom na área Aplica zoom na área selecionada.
Zoom para ajustar Aumenta ou diminui o zoom para que você veja a hierarquia inteira de árvore.
Visibilidade > Extensão do nome de arquivo Exibe o nome do arquivo junto com a extensão.
Visibilidade > Ícone do tipo de arquivo Exibe o ícone de arquivo nos nós.
Visibilidade > Visualização de miniaturas Exibe a miniatura do arquivo nos nós.
Estilo de nó > Retrato Exibe a estrutura em árvore no modo retrato.
Estilo de nó > Paisagem Exibe a estrutura em árvore no modo paisagem.
Estilo de nó > Compacto Exibe apenas o nome do arquivo, o ícone e a miniatura nos nós.
Filhos do grupo
Disponível somente na guia Contém
 Agrupa os nós-filhos de um pai. Somente os nós-filhos que são nós de folha e não têm outras referências externas são agrupados.

Se uma referência secundária também for pai, ela não será agrupada. Por exemplo, as montagens não são agrupadas.
Desenho
Disponível somente na guia Contém
 Exibe nós de desenho na peça referida ou nos nós de montagem. Para exibir ou ocultar o nó de desenho, clique em na peça referida ou no nó de montagem.

Nós

Cada peça, montagem e desenho é representado por um nó na árvore. Exibe informações como o nome do arquivo, o número de instâncias e o nome da configuração. Para ver esses detalhes, passe o mouse sobre o nó.



1 Ícone de tipo de arquivo
2 Nome de arquivo
3 Nome da configuração
4 Quantidade
5 Miniaturas
6 Expande o nó para exibir mais detalhes do arquivo.

Outros elementos da interface do usuário

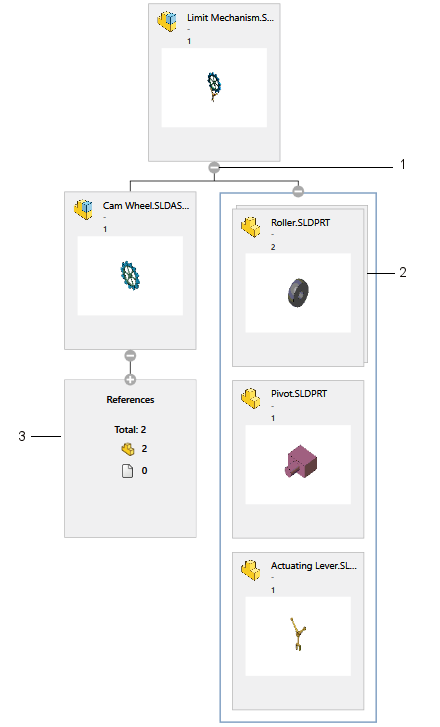

1 Expande ou recolhe componentes-filhos. Pressione Shift + e clique para expandir ou recolher todos os componentes-filhos, incluindo as submontagens.
2 Várias configurações
3 Exibe a contagem de referências do SOLIDWORKS e de formatos que não são do SOLIDWORKS.
